910.21.2 NS 3420 Beskrivelsestekster for bygg, anlegg og installasjoner, del II
Oppbygging av NS 3420
Beskrivelsen følger inndelingen i NS 3420, Del U. Som nevnt i 910.21.1 er systemet hierarkisk, slik at det har krav på flere nivåer. De mest generelle av disse er samlet i Del 0: Fellesbestemmelser. Både kravene her og kravene innenfor de enkelte hoveddelene (kapitlene) gjelder for de spesifiserende tekstene.
For hver hoveddel (kapittel) gis generelle krav til produktet og en orientering om prisgrunnlag.
Neste trinn er en oppdeling av hovedavsnittet i en hovedkode som består av to bokstaver og et tall, eksempel:
Del U Rør- og sanitærinstallasjoner
UB Rørledninger og rørdeler
UB1 Vanntilførsel
UB1.1 Vannledninger
UB2 Avløps- og drensledninger
UB2.1 Avløpsledninger
UB3 Kjøle- og varmebærerledninger
For å angi produktet detaljert, for eksempel for en kjøle-/varmerbærerledning tar man utgangspunkt i maler fra NS 3420 og man utarbeider den ferdige og prisbærende koden basert på: type medium, materiale, plassering/montasje, skjøtemetode, lokalisering, temperaturområde, arbeidstrykk, dimensjon, materialkvalitet og evt. spesielle krav.
Ved bruk av standarden er det spesielt viktig å være oppmerksom på tallene 0 og 9 som har en spesiell betydning i koden.
Sifferet 0 kan ha ulike betydninger som: Sammensatt, uspesifisert, valgfri løsning og valgfritt materiale. Sifferet 0 benyttes som regel i de tilfeller der man ønsker å overlate valget til entreprenøren.

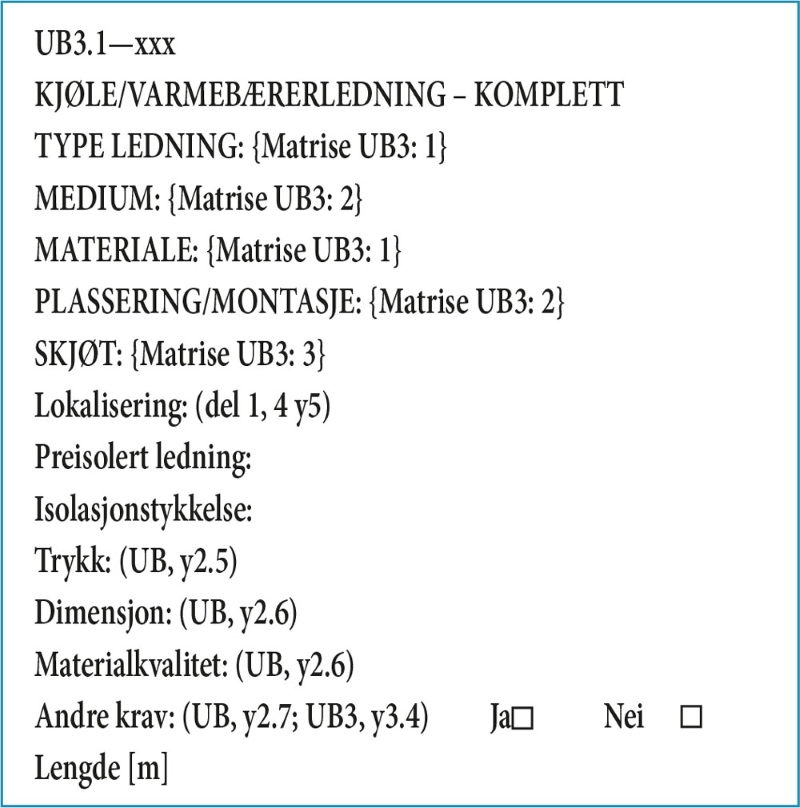

Figur 1. Eksempel fra mal i NS 3420, Del U.
Sifferet 9 benyttes for å markere endringer i hva som inngår i delproduktet, tekniske bestemmelser for ett eller flere av punktene for materialer, utførelse, toleranser eller prøving og kontroll. 9-tallet kan også benyttes for å markere endringer i mengderegel eller enhet for mengde.
9-tallet benyttes altså for å markere endringer utover det vanlige.
Tekniske bestemmelser
Ved bruk av standarden må man også kjenne til krav som settes til det ferdige delproduktet og ferdig installert utstyr. I den prisbærende koden er ikke disse angitt.
Eksempler på krav til utførelsen og ferdig installert utstyr:
Servanter og håndvasker skal festes slik at de kan tåle en vertikal belastning på 1.200 N (120 kg) midt på forkant.
Høydeforskjellen mellom sluk og døråpning skal være minst 25 mm. Mellom sluk og veggkledning skal det være minst 50 mm.
Sluk skal monteres synlig, slik at det kan lett rengjøres.
Sluk skal monteres slik at avstanden fra vegg til ytterkantrist er minimum 300 mm, bortsett fra spesielle slukrenner og hjørnesluk som er beregnet på montering inntil vegg – følg monteringsanvisningen.
PEX-rør i varerør skal monteres slik at de er utskiftbare. Rørstrekk skal ikke ha flere enn 3 til 4 bøyer og ikke mer enn 10 meter rørlengde. Minste bøyeradius bør være 10 ganger rørdiameteren.
Trykkprøving utføres med et trykk 1,3 ganger dimensjoneringstrykket. Prøvetrykket skal forbli konstant i 2 timer etter temperaturutjevning.
Rør skal lagres forseglet på byggeplass.
Rørledninger skal klamres som vist i tabeller.
| Postnr./kode | Kode/tekst | Enhet | Mengde | Pris | Sum |
|---|---|---|---|---|---|
| x 32.2.5 | UB3.144623199A KJØLE/VARMEBÆRERLEDNING - KOMPLETT TYPELEDNING: VARMEBÆRERLEDNING MEDIUM: VARMTVANN MATERIALE: STÅL,VARMFORSINKET PLASSERING/MONTASJE: I BYGNING SKJØT:PRESSFITTING PRESSFITTINGSSYSTEM For dimensjoner opp til og med ø54 mm skal det leveres et komplett rørsystem med pressfittings. Rør og rørdeler skal være av galvanisert stål, utvendig el.forsinket og kromatisert. Rørene skal være normalisert (glødde) og skal kunne bøyes. Galvanisert stål: For rørledninger gjelder dimensjonene etter følgende tabell: Avslutning Utv. diam. x [DN] veggtykkelse [mm] 10 12.0 x 1.2 12 15.0 x 1.2 15 18.0 x 1.2 20 22.0 x 1.5 25 18.0 x 1.5 32 35.0 x 1.5 40 42.0 x 1.5 50 54.0 x 1.5 | ||||
| x 32.2.5.1 | Dimensjon: Ø 12 mm | m | 317 | ||
| x 32.2.5.2 | Dimensjon: Ø 15 mm | m | 238 | ||
| x 32.2.5.3 | Dimensjon: Ø 18 mm | m | 289 | ||
| x 32.2.5.4 | Dimensjon: Ø 22 mm | m | 70 | ||
| x 32.2.5.5 | Dimensjon: Ø 28 mm | m | 96 |
