Generelt om NS 3450 og NS 3451
Hensikten med standardene er å systematisere redigeringen og dermed lette henvisning og gjenkjenning i prosjektbeskrivelsen. Med andre ord å forenkle kommunikasjonen mellom partene i en byggesak.
Norsk Standard (NS) 3450 Konkurransegrunnlag for bygg og anlegg viser konkurransegrunnlagets plassering i rekken av øvrige prosjektdokumenter for bygg og anlegg. Her finner du også hvilke krav som stilles til prosjektdokumentene, det vil si beskrivelser, tegninger, bilag og skjemaer. Spesielt er selve beskrivelsen viet stor oppmerksomhet. Her er redegjort for hva en beskrivelse skal inneholde.
I veiledningen til NS 3451 vil du finne hvordan inndeling og redigering av prosjektbeskrivelsen skal gjøres. NS 3451 inneholder selve kodeverket som inndelingen bygger på.
Ved siden av å gå litt inn på inndelingen av postene, skal vi kort gjøre rede for, og liste opp de aktuelle kodene bransjen bruker for å systematisere postene i prosjektet.
Koding etter NS 3451
Kodingen foretas enten som en forenklet koding eller en fullstendig koding. En forenklet koding består av et tresifret hovedpostnummer og et tosifret underpostnummer.
Hovedpostnummeret tas ut fra NS 3451.
Et eksempel på et hovedpostnummer er 311 som betyr bunnledning sanitæranlegg.
Underpostnumrene starter gjerne på 01 og skilles fra hovedpostnummeret med et punktum, eksempel: 311.01. Hvert underpostnummer skal ha en referanse til en annen standard, NS 3420, som er en beskrivelse av delproduktet i underpost 01.
For å holde styr på inndelingen, skal det ikke opprettes en ny underpost uten at det gis en kode fra NS 3420. Likeledes skal det ikke være flere NS 3420-koder i en og samme underpost.

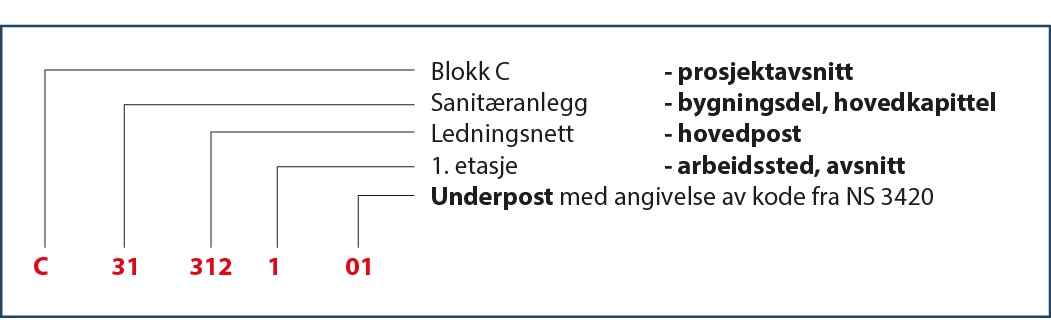

En fullstendig koding består som regel av:
- et siffer eller bokstav for prosjektavsnitt
- en bygningsdelshenvisning
- en hovedpost
- et arbeidsavsnitt
- en underpost
og bygges opp på denne måten:
Koder etter NS 3451 (utgave 2006) for rørbransjen
30 Generelt vedr. VVS-installasjoner
31 Sanitærinstallasjon
32 Varme
33 Brannslokking
34 Gass og trykkluft
35 Prosesskjøling
36 Luftbehandling
37 Komfortkjøling
38 Vannbehandling
39 Andre VVS-installasjoner
73 Utendørs røranlegg
300 VVS-intallasjoner, generelt
310 Sanitærinstallasjoner, generelt
311 Bunnledninger for sanitærinstallasjoner
312 Ledningsnett for sanitærinstallasjoner
313 Ikke i bruk
314 Armaturer for sanitærinstallasjoner
315 Utstyr for sanitærinstallasjoner
316 Isolasjon av sanitærinstallasjoner
317 Ikke i bruk (kan brukes til prøving og innregulering)
318 Ikke i bruk (kan brukes til bygningsmessig sanitær)
319 Andre sanitærinstallasjoner
320 Varme, generelt
321 Bunnledninger for varmeinstallasjoner
322 Ledningsnett for varmeinstallasjoner
323 Ikke i bruk
324 Armaturer for varmeinstallasjoner
325 Utstyr for varmeinstallasjoner
326 Isolasjon av varmeinstallasjoner
327 Ikke i bruk (kan brukes til prøving og innregulering)
328 Ikke i bruk (kan brukes til bygningsmessig varme)
329 Andre varmeinstallasjoner
330 Brannslokking, generelt
331 Installasjoner for brannslokking med vann
332 Installasjon for brannslokking med sprinkler
333 Installasjon for brannslokking med vanntåke
334 Installasjon for brannslokking med pulver
335 Installasjon for brannslokking med inert gass
336 Ikke i bruk
337 Ikke i bruk
338 Ikke i bruk
339 Andre installasjoner for brannslokking
340 Gass og trykkluft, generelt
341 Installasjon av gass til bygningdrift
342 Installasjon av gass for virksomhet i ferdig bygg
343 Installasjon av gass til medisinske gasser
344 Ikke i bruk
345 Installasjon av trykkluft for virksomhet i ferdig bygg
346 Installasjon av medisinsk trykkluft
347 Vakuumsystemer
348 Ikke i bruk
349 Andre installasjoner til gass og trykkluft
370 Komfortkjøling, generelt
371 Ledningsnett i grunnen for komfortkjøling
372 Ledningsnett for komfortkjøling
373 Ikke i bruk
374 Armaturer for komfortkjøling
375 Utstyr for komfortkjøling
376 Isolasjon av installasjon for komfortkjøling
377 Ikke i bruk
378 Ikke i bruk
379 Annen komfortkjøling
380 Vannbehandling, generelt
381 Systemer for rensing av forbruksvann
382 Systemer for rensing av avløpsvann
383 Systemer for rensing av vann til svømmebasseng
384 Ikke i bruk
385 Ikke i bruk
386 Innendørs fontener og springvann
387 Ikke i bruk
388 Ikke i bruk
389 Ikke i bruk
730 Utendørs røranlegg, generelt
731 Utendørs VA-anlegg
732 Utendørs varmeanlegg
733 Utendørs brannslokkingsanlegg
734 Utendørs gassinstallasjoner
735 Utendørs kjøling for idrettsbaner
736 Utendørs luftbehandlingsanlegg
737 Utendørs forsyningsanlegg for termisk energi
738 Utendørs fontener og springvann
739 Andre utendørs røranlegg
Standarden operer også med et fjerde siffer, for eksempel:
3121 Ledningsnett for spillvann
3122 Ledningsnett for overvann
3123 Ledningsnett for forbruksvann
7311 Ledninger i grunn for VA
7314 Armaturer for VA
