Hva er TFM?
TFM står for ”Tverrfaglig merkesystem for bygninger”. Det er en prosjekteringsanvisning utviklet av Statsbygg, som har til hensikt å legge til rette for et enhetlig merkesystem for alle komponenter i Statsbyggs bygninger. Merkesystemet tas etter hvert i bruk også i andre offentlige bygg.
TFM beskriver hvordan bygningsdeler og tekniske installasjoner innen bygg og anlegg skal identifiseres, systematiseres og merkes. En slik merking med ID-nummer bidrar til enkel og effektiv drift og vedlikehold av bygninger. Nummersystemet omfatter de fysiske delene av en bygning eller et utendørsanlegg. Byggets enkelte bestanddeler får en kode som følger hvert enkelt objekt gjennom hele byggets levetid. Ved hjelp av dette unike nummeret kan man enkelt referere til objektet i tegninger, beskrivelser, budsjetter, regnskap, internkontroll og dokumentasjon for drift og vedlikehold. Statsbyggs tverrfaglige merkesystem er i dag det med mest brukte merkesystemet for drift og vedlikehold av bygninger. Alle tegninger skal ha tydelige ID-koder basert på TFM-systemet.
Det er utgitt en prosjekteringsanvisning, PA 0802:
http://www.statsbygg.no/Files/publikasjoner/prosjekteringsanvisninger/0_Generelle/PA_0802_TFM.pdf
Oppbygging av kodene
Kodene som angir ID-en til komponenten (objektet) har tre deler:
- Lokaliseringskode – oppgitt av byggherre
- Systemkode – basert på Bygningsdelstabellen NS3451 (se 910.20)
- Komponentnummer – består av en kode med to bokstaver og et tresifret løpenummer
Lokaliseringskoden består av en indikator (+) og tre siffer +AAA
Eksempel.: +220
der +-tegnet angir at det er lokalisering og at bygget (eller deler av det) er gitt koden 220.
Systemkoden består av tre siffer basert på NS 3451 og et tresifret løpenummer NNN.nnn
Eksempel: 320.001 Varmeanlegg del 1
Komponentkoden består av to bokstaver (komponenttype ifølge TFM) og tre sifre BBnnn
Eksempel: RT421 Temperaturføler 421
De tre kodene sammenfattes i ett ID-nummer som skal skrives på denne måten:
+AAA = NNN.nnn – BBnnn
Eksempel: +220 = 320.001 – RT421
Nettsøk
Oversikt over systemkoder og komponentbetegnelser finner du på: http://www.statsbygg.no/Files/publikasjoner/prosjekteringsanvisninger/0_Generelle/PA_0802_TFM.pdf
Utdrag fra systemkodelisten:
Bygningsdelsnummer | Veiledning | TFM |
30 Generelt vedr. VVS-installasjoner | Omfatter rør- og ventilasjonstekniske installasjoner for drift av bygning og for virksomhet i bygning. | |
31 Sanitær | Sanitærledninger i. og under bygg, og kummer i grunnen. innenfor en grense på 1 m utenfor ytterveggene. Ledninger og kummer i grunnen utenfor ovennevnte grense. se 73. | |
310 Sanitæranlegg | Systemkode for 31 i TFM | Systemkode i TFM |
311 Brunnledninger for sanitærinstalasjon | Ledninger i grunnen under gulv. | *) Kan benyttes som systemkode i TFM |
312 Ledningsnett for sanitærinstallasjon | Alle ledninger over grunnen. | *) |
313 | Skal ikke benyttes | *) |
314 Armaturer for sanitærinstallasjon | Ventiler og annet tilbehor som f, eks. manometre, vannmålere m.v. i ledningdnett. Armaturer inkludert i utstyrsleveranse, se 315. | *) |
315 Utstyr for sanitærinstallasjon | Servanter, kiosettskåler, bide, badekar, benkebeslag, beredere, pumper, blandebatterier, tappekraner, dusjer, sluk. | *) |
316 Isolasjon av sanitærinstallasjon | Isolasjon av ledniger, armaturer og utstyr. Omfatter også overflatekledning av isolasjon. Ferdiisolerte ledninger og utstyr beskrives under 311, 312, 314 og 315. | *) |
Figur 1.
Komponentfunksjon | Faganvendelse Eksempler, synonymer | Eksempler Merknader, synonymer | |
F | Innredende Veggfast | ||
FA | Ventilert arbeidsplass | Avtrekkskap, Avtrekksbenker, LAF-Benk, Punktavsug, Næravsung, | |
FB | Benk / Bord / Plate / Tavle | Arbeidsbenker, Arbeidsbord, Skrivebord, Oppslagstavler, Skrivetavle, Whiteboard | Veggfast |
FC | Beslag | Kateter | Benyttes ved våte rom |
FD | Disk / Skranke | ||
FE | |||
FF | Fryserom | Fryseskap: GF | |
FG | |||
FH | Hylle / Reol | Veggfast | |
FI | Kabinett | Kabinett, Dusjhjørne, Dusjkabinett (prefabrikkert) | |
Figur 2. Utdrag fra komponentlisten.

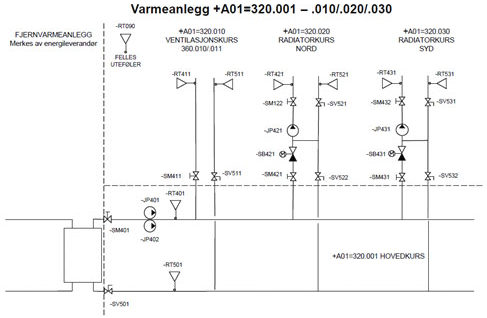

Figur 3. Eksempel på flytskjema med TFM-merking.
