920.42 Monteringsmål for isolerte rør

Installasjon av rør som skal ha isolasjon, krever at det gis plass for isolasjonen. I tillegg skal det være plass til å komme til mellom rørene og mellom rørene og tak/vegg. For å kunne bestemme avstanden mellom rørene, er det nødvendig å vite hvor tykk isolasjonen skal være.

NS-EN 12828 setter strenge krav til varmetap og dermed isolasjonstykkelse. Som eksempel kan nevnes at det for mineralullskåler er angitt følgende isolasjonstykkelser for varmtvannsrør med 80 °C og romtemperatur på 20 °C:

DN 10-15 20 mm
DN 20-25 30 mm
DN 32-40 40 mm
DN 50-80 50 mm
DN 100-150 60 mm
DN 200-300 80 mm

På neste side finner du en tabell som angir avstanden mellom senter rør i en rørgate og avstanden mellom rør og tak.

NB! Undersøk med byggherre/rådgiver/leverandør hvor stor isolasjonstykkelsen skal være på anlegget du jobber med.

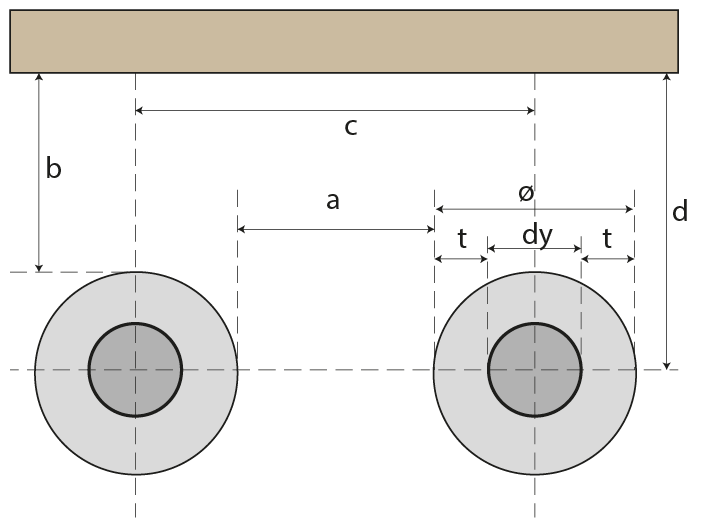

Figur 1.

Tabell over monteringsmål

	Sjekk krav og beskrivelse			Klammer-avstand
Utv. rørdiam.	Isolasjons- tykkelse	Utv. diam. m/isolasjon	Avstand mellom isolerte rør	Avstand. mellom senterrør	Avstand fra tak til isol. rør	Avstand fra tak til senterrør
dy [mm]	t [mm]	ø [mm]	a [mm]	c [mm]	b [mm]	d [mm]
10 10	10 20	30 50	50 50	80 100	50 50	65 75
12 12	10 20	32 52	50 50	82 102	50 50	66 76
15 15	10 20	35 55	50 50	85 105	50 50	68 78
18 18 18	10 20 30	38 58 78	50 50 50	88 108 128	50 50 50	69 79 89
22 22 22	10 20 30	42 62 82	50 50 50	92 112 132	50 50 50	71 81 91
28 28 28	20 30 40	68 88 108	50 50 50	118 138 158	50 50 50	84 94 104
35 35 35 35	20 30 40 50	75 95 115 135	50 50 50 50	125 145 165 185	50 50 50 50	88 98 108 118
42 42 42 42	20 30 40 50	82 102 122 142	50 50 50 50	132 152 172 192	50 50 50 50	91 101 111 121
54 54 54 54	30 40 50 60	114 134 154 174	50 50 100 100	164 184 254 274	50 50 50 50	107 117 127 137
60 60 60 60	30 40 50 60	120 140 160 180	50 50 100 100	170 190 260 280	50 50 50 50	110 120 130 140
76 76 76 76	30 40 50 60	136 156 176 196	50 100 100 100	186 256 276 296	50 50 50 50	118 128 138 148
89 89 89 89	30 40 50 60	149 169 189 209	100 100 100 100	249 269 289 309	50 50 50 50	125 135 145 155
114 114 114 114	30 40 50 60	174 194 214 234	100 100 100 100	274 294 314 334	50 50 50 50	137 147 157 167
