930.50 Rør- og ventilsymboler o.l. for varme- og sanitæranlegg
930.50 Rør- og ventilsymboler o.l. for varme- og sanitæranlegg
A Rørledningssymboler
Beskrivelse | NS 8340 | NS 3040 |
Kaldt vann | ||
Varmt vann |  |  |
Sirkulasjon | ||
Spillvann med fallretn. |   |  |
Overvann |  |  |
Drenasje |  |  |
Varme, vann |  |  |
Damp |  | |
Kondensat |     | |
Gass | ||
Trykkluft | ||
Olje | ||
Ledning som utgår |  |  |
Fleksibel ledning |  |  |
Kryss med forbindelse |  |  |
T-rør |  |  |
Kryssende rør |  |  |
Rørstyring | ||
Fastpunkt |  |  |
Glideskjøt |  |   |
Pumpe |  |  |
B Ventilsymboler etc.
Beskrivelse | NS 8340 | NS 3040 |
Ventil, generell |  |  |
Stengeventil |  |  |
Treveisventil |  |  |
Fireveisventil |  |  |
Tilbakeslagsventil |   |   |
Sikkerhetsventil |   |   |
Reduksjonsventil |    |  |
Vakummventil |  |  |
Kondenspotte |  |  |
Tappeventil |  |  |
Blandeventil |  |  |
Lufteventil |   |  |
Stakerør |  |  |
Sluk, generelt |  |  |
Sluk m/vannlås |  |  |
Vannlås |  |  |
Utskiller |  |  |
Kum |   |   |
Manometer |  |   |
Vannmåler |  |  |
Termometer |  |  |

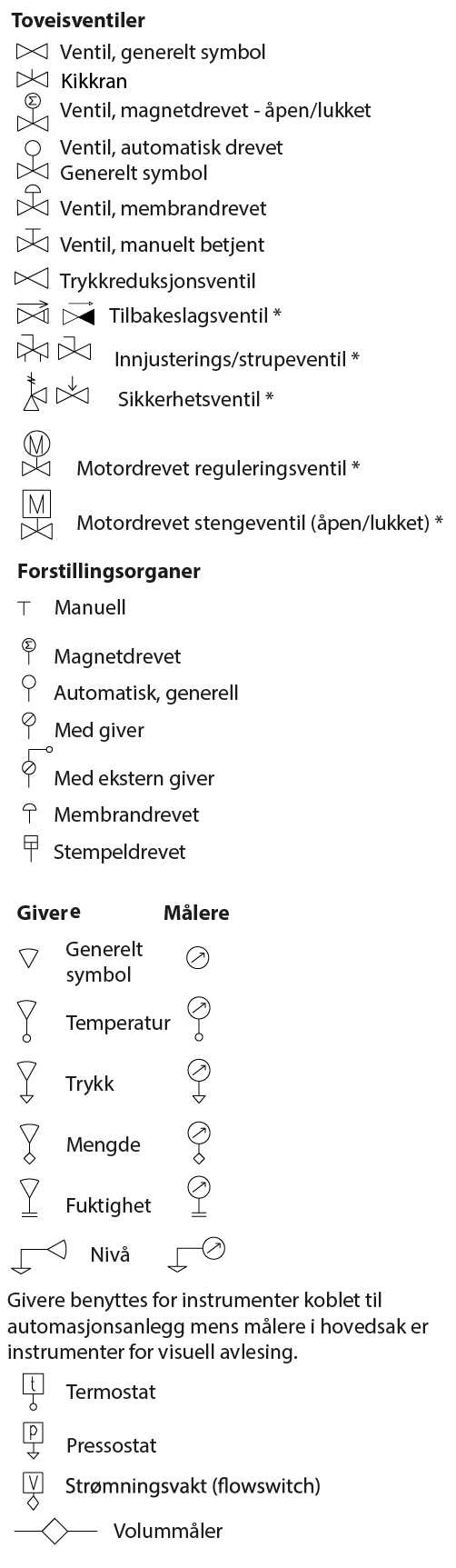

Figur 1. Symboler for skjemategniger for varmeanlegg.
De følger i hovedsak NS 8340 Tegnesymboler for vann, varme-, sanitær- og ventilasjonsanlegg. Symboler som avvikler fra standarden er merket med *. Kilde: Varmenormen, Skarland Press AS.

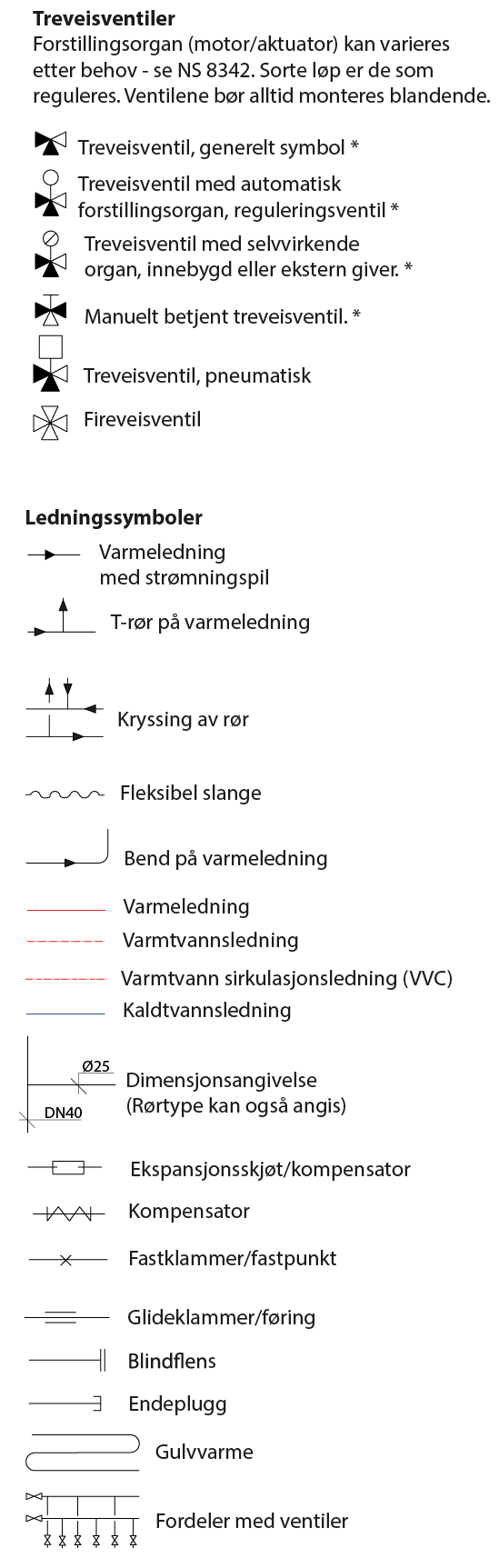

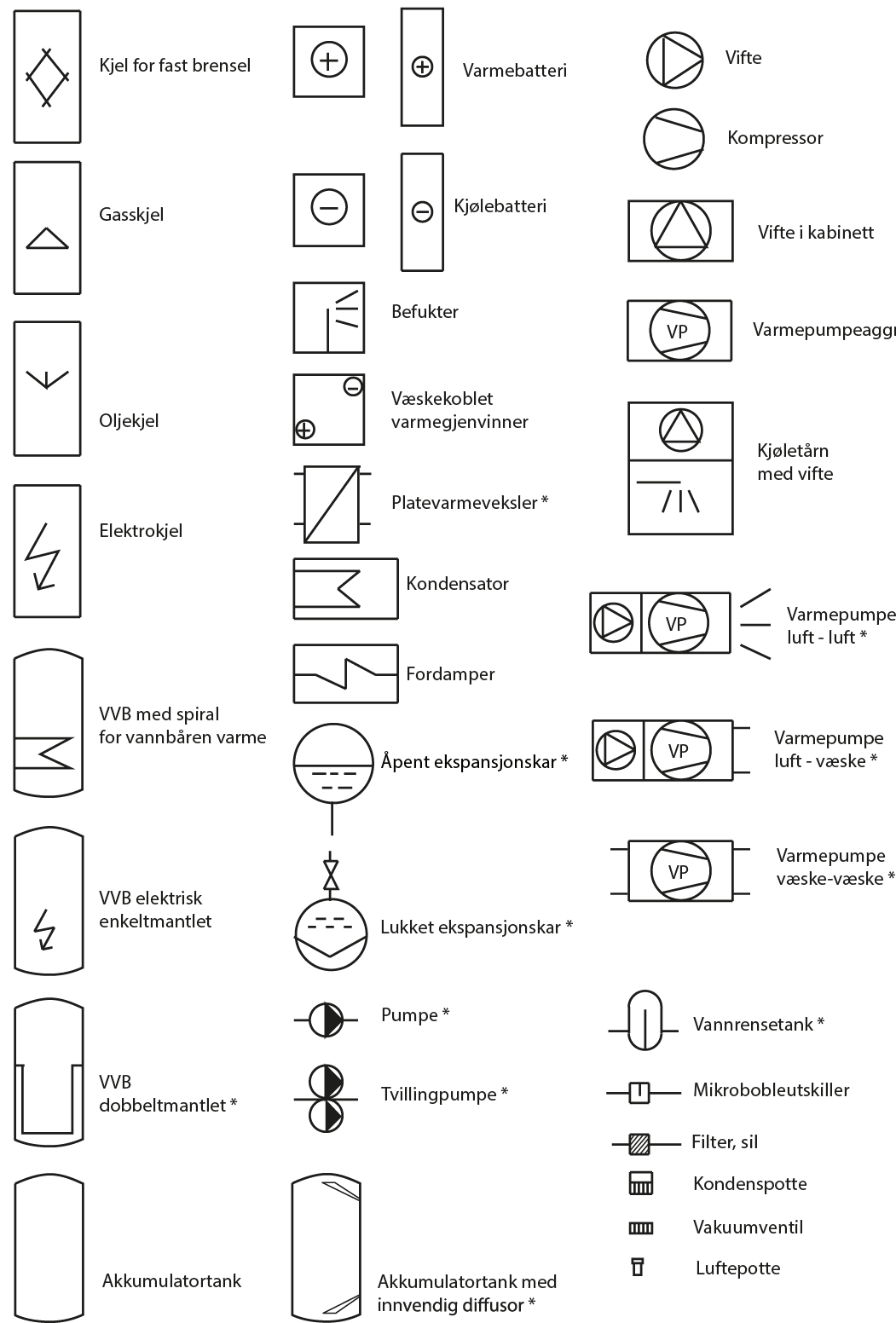

Figur 2. Symboler for skjemategniger for varmeanlegg. De følger i hovedsak NS 8340 Tegnesymboler for vann, varme-, sanitær- og ventilasjonsanlegg. Symboler som avvikler fra standarden er merket med *. Kilde: Varmenormen, Skarland Press AS.
