NS 8341

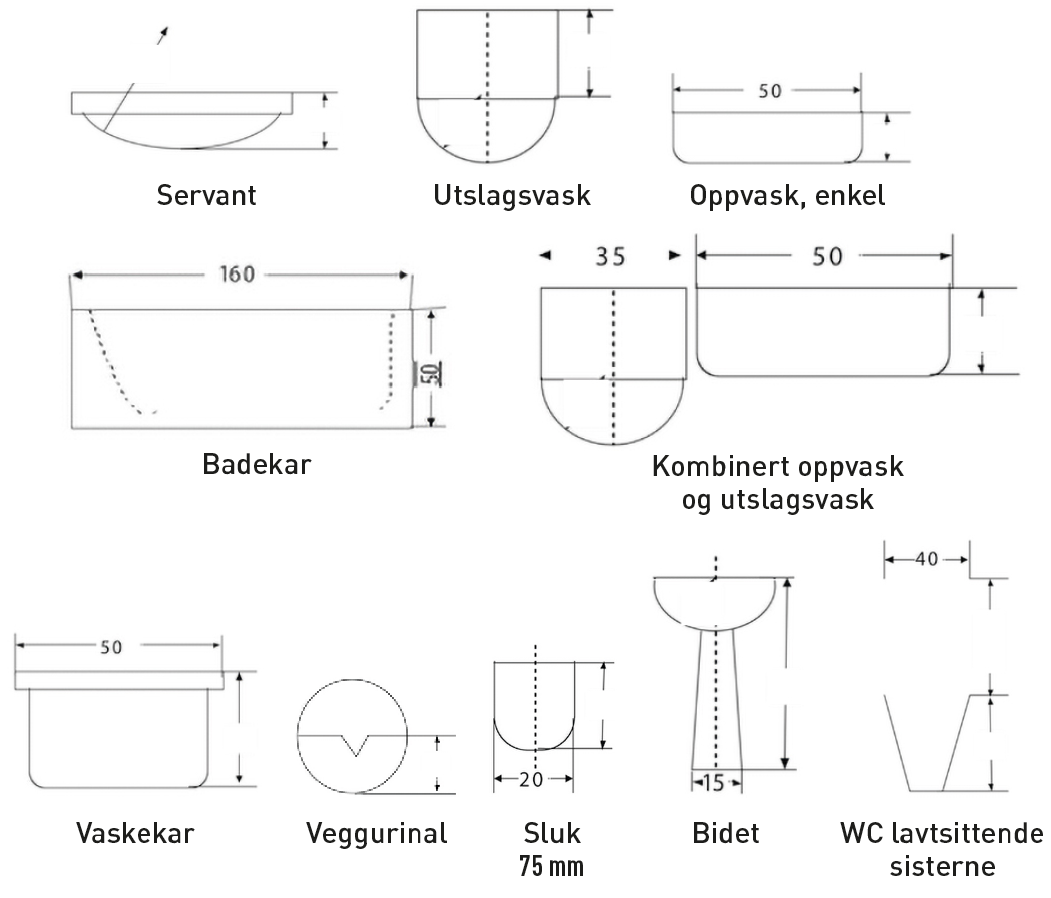

Mål

Sjablong

Beskrivelse

Plan

Oppriss

l • b • h [cm]

Plan

Oppriss

Enkel ­oppvaskkum, benkebeslag på venstre side

100 • 60

Kum:
50 • 35 • 15

Dobbel ­oppvaskkum, benkebeslag på venstre side

150 • 60

U vask:
35 • 40 • 40

Utslagsvask

40 • 20 • 40
m/t.pl.

Vaskekar

60 • 40 • 30

Servant

60 • 40 • 15

Vaskerenne

X • 40 • 20

Badekar

140
160 • 70 • 50
170

Dusjkar

90 • 90 • 20
80 • 80 • 20
90 • 70 • 20

Bidet

30 • 50 • 40

Vannklosett

40 • 65 • 75

Urinal

30 • 20 • 30

Urinalrenne

X • 20 • 60
