Dette bladet må ses i sammenheng med 940.10 Føringsveier for forbruksvann – generelt. Se også andre blader i samme serie.

En sjakt er i denne sammenheng en vertikal lukket føringsvei for tekniske installasjoner.

Dette bladet fokuserer på krav til rør og komponenters omgivelser og plassering i byggverket. Kravene er gitt i §15-5. Innvendig vanninstallasjon og §13-15 Våtrom og rom med vanninstallasjoner:

• §15-5 (3) Installasjoner skal:
  • a) tilrettelegges for framtidig vedlikehold og være lett utskiftbare
  • c) sikres mot frostskader
• §15-5 (4) Lekkasje skal kunne oppdages enkelt og ikke føre til skade på installasjoner og bygningsdeler
• §13-15 (3) I øvrige rom med vanninstallasjoner gjelder:
  • a) Gulv og vegger som kan bli utsatt for vannsøl, lekkasjevann eller kondens, skal utføres med fuktbestandige materialer
  • b) Rommet skal utformes slik at eventuell lekkasje synliggjøres

Det skal foreligge dokumentasjon på at rør og komponenter er egnet for bruk, utført iht. monteringsanvisning og er trykktestet (se §15-5 (3) d) i TEK17 og blad 312.31 Tetthetsprøving av vann- og avløpsledninger innomhus i Rørhåndboka).

Rør og komponenter i sjakter

Rør (inklusiv rørskjøt) og isolasjon som installeres i sjakter har sjeldent behov for vedlikehold. For andre komponenter, som for eksempel ventiler, må det installeres luker for tilkomst til framtidig vedlikehold og bruk. Produsenter og leverandører beskriver i sin FDV-dokumentasjon, produktets behov for inspeksjon og vedlikehold.

Utskiftbarheten til rørene avhenger av materialer og egenskaper sjaktveggen har, samt hvordan de ulike tekniske installasjonene som benytter føringsveien er plassert. Sjaktveggen må enkelt kunne åpnes/rives for utskifting av rørene. Er sjaktveggen en del av et bærende/branncellebegrensende sjikt, laget av betong eller mur eller en del av tettesjikt i våtsone, vil man vanskelig kunne argumentere for at rørene er lett utskiftbare. Det må ikke være nødvendig å demontere faste installasjoner som ventilasjonsaggregater, varmtvannsberedere, kjøkkeninnredning eller annen fast innredning for å komme til rørene.

Frost er sjelden en utfordring i sjakter, men dersom det er fare for frost må det gjøres tiltak for å sikre rørene.

Rør og komponenter inne i sjakter ligger godt beskyttet og sannsynligheten for at en lekkasje oppstår er liten dersom installasjonen er korrekt utført og trykktestet. Dersom det mot formodning skulle oppstå en lekkasje er det er viktig å vurdere hvordan lekkasjen opptrer. Det har vist seg at det er svært utfordrende å lage en helt tett sjaktbunn som stopper lekkasjevann fra vertikale rørføringer. Rørføringer i sjakter skal isoleres (varmtvannsrør isoleres termisk og kaldtvannsrør kondensisoleres) og lekkasjevann fra en vertikal rørføring vil med all sannsynlighet følge røret på innsiden av isolasjonen helt ned til bunn. Lekkasjevann blir først synlig nederst på den vertikale rørføringen i overgang til horisontal rørføring og må synliggjøres der. Hvordan lekkasjen synliggjøres avhenger av hvilket areal i bygget, starten på sjakten befinner seg i, og om rør og komponenter er skjult eller ikke (se andre blader i serien “Føringsveier for forbruksvann”).

Eventuelle lekkasjer på horisontale rørføringer i sjakter, vil oppføre seg annerledes og sannsynligheten for at lekkasjen vil dryppe ned i sjaktbunn er større. “Bransjenorm, føringsveier i sjakter for vanninstallasjoner” viser under punkt 3, ulike prinsipper for å synliggjøre lekkasjer. Vi anbefaler at det benyttes bygningsmessige tiltak i tråd med Bransjenormens prinsippløsninger for å synliggjøre eventuelle lekkasjer. Se prinsippløsninger:

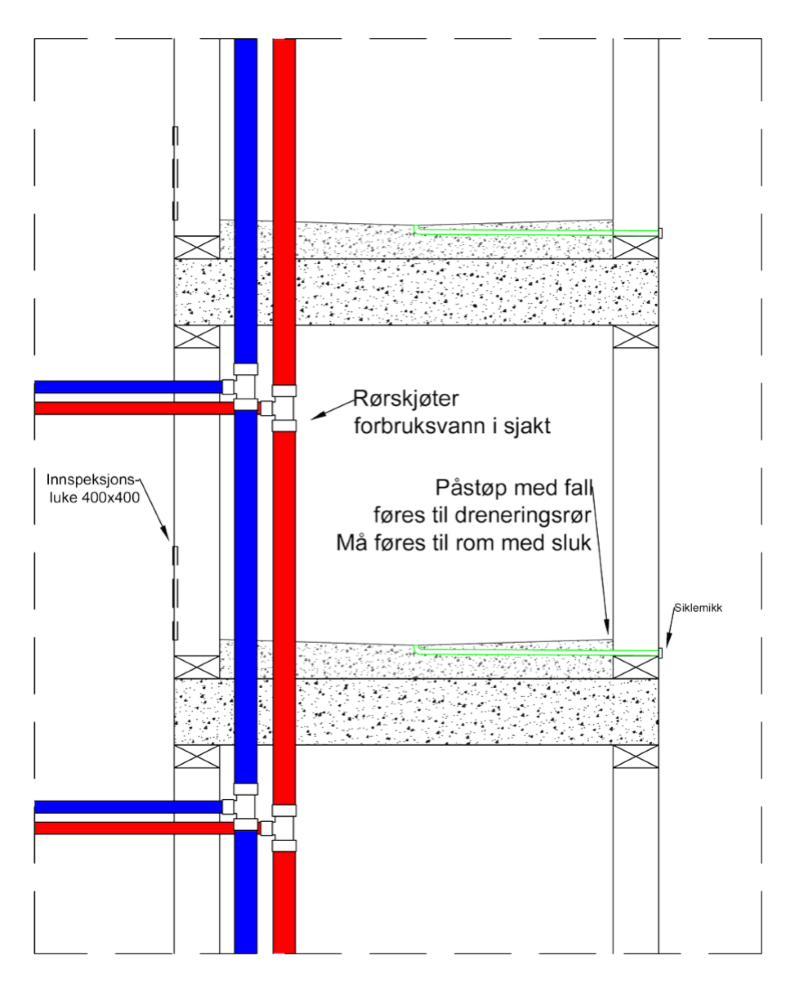

Figur 1: Påstøp i sjaktbunn med dreneringsrør som synliggjør lekkasjevann i rom med sluk

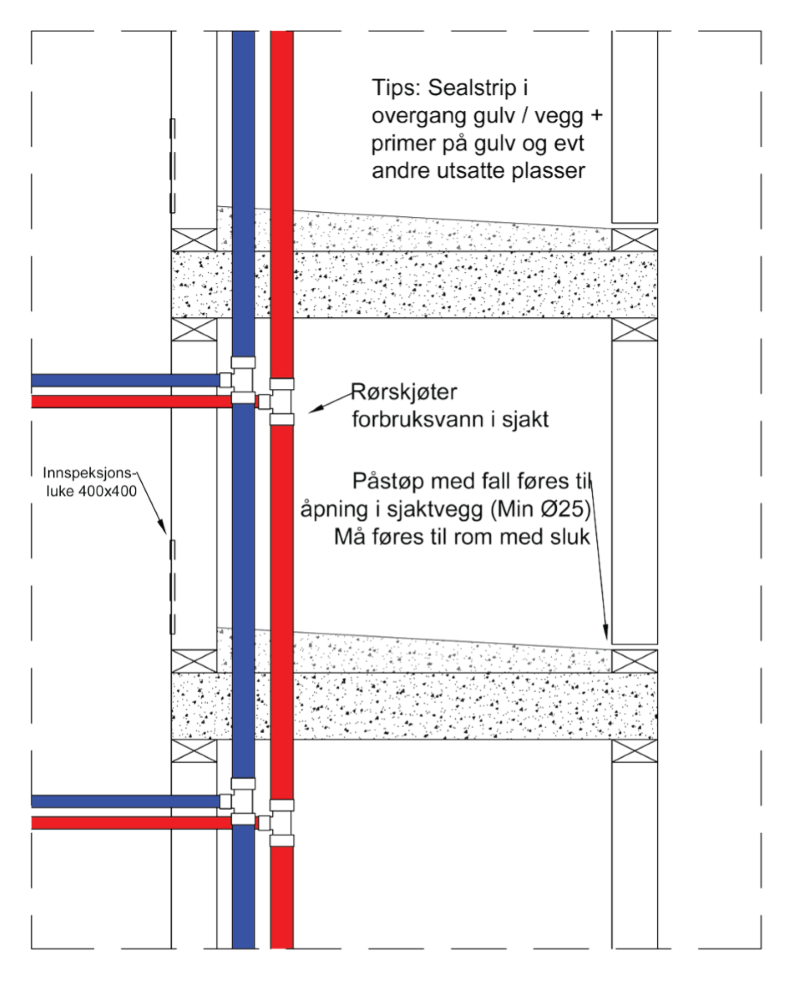

Figur 2: Påstøp i sjaktbunn med fall mot åpning til rom med sluk

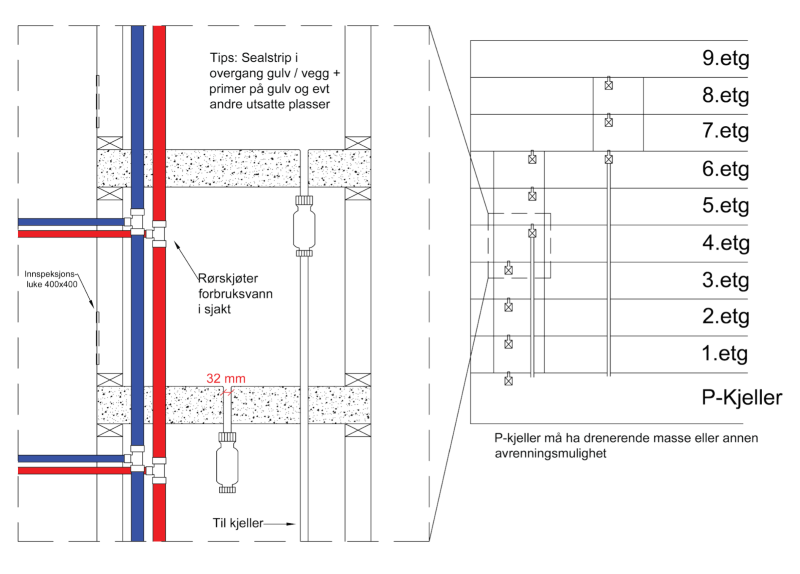

Figur 3: Sjaktbunn med avledning av lekkasjevann til kjeller (starten på sjakten er ikke nødvendigvis over p-kjeller og så lenge gulv i området hvor vannet ledes er synlig og tåler en begrenset fuktpåkjenning over kortere tid, er det ikke nødvendig med sikringstiltak)

Figur 4: Heltrukne rør fra skap til skap. Rørskjøter er plassert inne i vanntett skap. OBS! Fordelerskap med kaldtvann, varmtvann og varme samlet, slik illustrasjonen viser, bidrar til varmesmitte og kan gi grobunn for legionella. Vi anbefaler godt termisk skille eller eget skap for kaldtvann.

Erfaring viser at det ofte oppstår problemer dersom man velger å bruke fuktfølere for automatisk avstenging av vannet i sjakter. Falske alarmer hvor vannet stenges av (ofte for mange brukere) er et irritasjonsmoment som gjør at installasjonen ofte fjernes i etterkant. Når det ved korrekt utførelse er veldig liten sannsynlighet for at en lekkasje oppstår, mener vi det er mer bærekraftig i et kost/nytte perspektiv å velge bygningsmessige tiltak, for synliggjøring av lekkasje, som i større grad varer i byggets levetid.

Gulv og vegger inne i sjakten som kan bli utsatt for lekkasjevann må kunne tåle en begrenset fuktpåkjenning over kortere tid (iht. preakseptert ytelse nr. 1 til §13-15 (3) a)). Det bør installeres luke(r) for inspeksjon i alle etasjer sjakten går gjennom. På den måten vil man enkelt kunne oppdage en lekkasje.

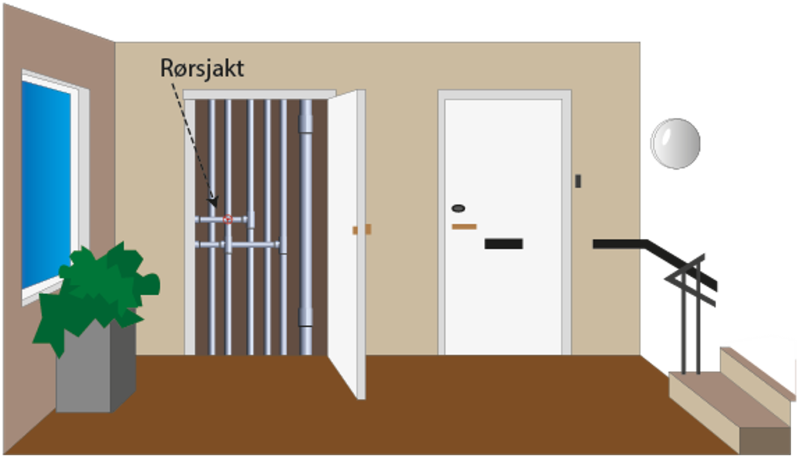

Figur 5: Eksempel på sjakt med god tilkomst.
