940.14 Føringsveier for forbruksvann - rør og komponenter over nedforede himlinger
940.14 Føringsveier for forbruksvann - rør og komponenter over nedforede himlinger
Dette bladet må ses i sammenheng med 940.10 Føringsveier for forbruksvann – generelt. Se også andre blader i samme serie.
For installasjoner i bygg snakker vi om to typer nedforede himlinger (nedforinger for å skjule installasjoner):
- Systemhimlinger (himling med plater som enkelt kan demonteres for tilgang til vedlikehold og utskifting av installasjoner)
- Faste-/plassbygde himlinger (for eksempel fast gipshimling)
Rør og komponenter for forbruksvann bør plasseres over systemhimlinger fremfor faste-/plassbygde himlinger.
Dette bladet fokuserer på krav til rør og komponenters omgivelser og plassering i byggverket. Kravene er gitt i §15-5. Innvendig vanninstallasjon og §13-15 Våtrom og rom med vanninstallasjoner:
- §15-5 (3) Installasjoner skal:
- a) tilrettelegges for framtidig vedlikehold og være lett utskiftbare
- c) sikres mot frostskader
- §15-5 (4) Lekkasje skal kunne oppdages enkelt og ikke føre til skade på installasjoner og bygningsdeler.
- §13-15 (3) I øvrige rom med vanninstallasjoner gjelder:
- a) Gulv og vegger som kan bli utsatt for vannsøl, lekkasjevann eller kondens, skal utføres med fuktbestandige materialer
- b) Rommet skal utformes slik at eventuell lekkasje synliggjøres
Det skal foreligge dokumentasjon på at rør og komponenter er egnet for bruk, utført iht. monteringsanvisning og er trykktestet (se §15-5 (3) d) i TEK17 og blad 312.31 Tetthetsprøving av vann- og avløpsledninger innomhus i Rørhåndboka).
Rør og komponenter over systemhimlinger
Rør og komponenter som installeres over systemhimlinger er tilrettelagt for framtidig vedlikehold og er lett utskiftbare, med mindre de monteres utilgjengelig bak andre tekniske installasjoner.
Frost er sjelden en utfordring for rør over systemhimlinger, men dersom det er fare for frost må det gjøres tiltak for å sikre rørene.
Det er viktig å vurdere hvordan en eventuell lekkasje opptrer. En lekkasje som oppstår over en systemhimling, vil normalt kunne oppdages enkelt fordi den raskt blir synliggjort. Systemhimlinger er ikke tette konstruksjoner og eventuelt vann på avveie synliggjøres i himlingsplaten eller i overgangen til gridsystemet. Dersom gulvet i rommet hvor rørføringen installeres tåler en begrenset fuktpåkjenning over kortere tid (iht. preakseptert ytelse nr. 1 til §13-15 (3) a)) og faste installasjoner plasseres eller beskyttes slik at de ikke tar skade, kan rør og komponenter installeres uten ytterliggere sikringstiltak.
Rør og komponenter over faste himlinger
Rør og komponenter som installeres over faste himlinger er mindre tilgjengelige enn rør som installeres over systemhimlin ger. Rør (inklusiv rørskjøt) og isolasjon har vanligvis ikke behov for vedlikehold i sin levetid. For andre komponent er, som for eksempel ventiler, må det installeres luker for tilkomst til framtidig vedlikehold og bruk. Produsenter og leverandører beskriver i sin FDV-dokumentasjon, produktets behov for inspeksjon og vedlikehold. Utskiftbarheten til rør og komponenter avhenger av materialer og egenskaper den faste nedforede himlingen har. Himlingen må enkelt kunne åpnes/rives for utskifting av rørene. Er himlingen en del av et bærende/branncellebegrensende sjikt, laget av betong eller mur, vil man vanskelig kunne argumentere for at rørene er lett utskiftbare.
Frost er sjelden en utfordring for rør over faste himlinger, men dersom det er fare for frost må det gjøres tiltak for å sikre rørene.
En eventuell lekkasje som oppstår over en fast nedforet himling, vil i ulik grad bli synliggjort. Materialer på himling og rørenes plassering, vil spille en rolle og må vurderes av prosjekteringsgruppen. Det må installeres inspeksjonsluke(r) slik at en eventuell lekkasje enkelt kan oppdages. Gulv og vegger som kan bli utsatt for lekkasjevann må kunne tåle en begrenset fuktpåkjenning over kortere tid (iht. preakseptert ytelse nr. 1 til §13-15 (3) a)) og faste installasjoner må plasseres eller beskyttes så de ikke tar skade av lekkasjevann.

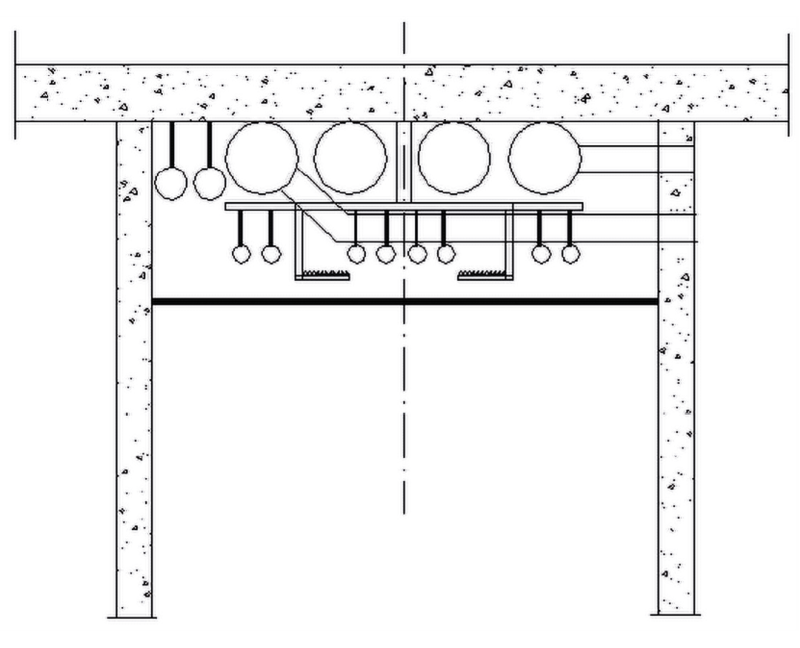

Figur 1. Typisk himling med kanaler, div. rørføringer og kabelbroer.
