940.15 Føringsveier for forbruksvann - rør og komponenter i vegger og etasjeskiller

940.15 Føringsveier for forbruksvann - rør og komponenter i vegger og etasjeskiller

Dette bladet må ses i sammenheng med 940.10 Føringsveier for forbruksvann – generelt. Se også andre blader i samme serie.

Med rør i vegger og etasjeskiller menes rør som legges utilgjengelig inne i yttervegger, innervegger og etasjeskiller.

Dette bladet fokuserer på krav til rør og komponenters omgivelser og plassering i byggverket. Kravene er gitt i §15-5. Innvendig vanninstallasjon og §13-15 Våtrom og rom med vanninstallasjoner:

• §15-5 (3) Installasjoner skal:
  • a) tilrettelegges for framtidig vedlikehold og være lett utskiftbare
  • c) sikres mot frostskader
• §15-5 (4) Lekkasje skal kunne oppdages enkelt og ikke føre til skade på installasjoner og bygningsdeler.
• §13-15 (3) I øvrige rom med vanninstallasjoner gjelder:
  • a) Gulv og vegger som kan bli utsatt for vannsøl, lekkasjevann eller kondens, skal utføres med fuktbestandige materialer
  • b) Rommet skal utformes slik at eventuell lekkasje synliggjøres

Det skal foreligge dokumentasjon på at rør og komponenter er egnet for bruk, utført iht. monteringsanvisning og er trykktestet (se §15-5 (3) d) i TEK17 og blad 312.31 Tetthetsprøving av vann- og avløpsledninger innomhus i Rørhåndboka).

Rør og komponenter i vegger og etasjeskillere

For å tilfredsstille ovennevnte krav, enten rør er innstøpt[HB1] , ligger i bjelkelag, innervegger eller yttervegger, kan rørene som installeres være av typen rør-i-rør. Rør-i-rør, dersom de er korrekt installert, vil tilfredsstille krav til utskiftbarhet og lekkasjesikkerhet (se blad 312. 50 Rør-i-rør-system – generelt).

Heltrukne rør som går fra skap til skap (rørskjøter inne i vanntett skap), vil også kunne tilfredsstille krav til utskiftbarhet og lekkasjesikkerhet når de er montert inne i en foret vegg. Det er viktig at det foreligger dokumentasjon på hvor rørene ligger.

Det vil være vanskelig å synliggjøre en eventuell lekkasje og hindre den i å gjøre skade på bygningsdeler dersom rør med rørskjøt benyttes inne i vegg eller etasjeskiller. Det samme gjelder for andre komponenter som monteres på rørene. Behovet for særskilt dokumentasjon av at forskriftens krav er tilfredsstilt ved bruk av andre typer rør med rørskjøt i vegg og etasjeskiller er nødvendig. Et slikt tilfelle kan være rør til innfelte brannskap. Veiledningen til §15-5. Innvendig vanninstallasjon åpner for å gjøre særskilte vurderinger når det kommer til rør for slokkeinstallasjoner. Den sier:

“Sprinkleranlegg og andre slokkeinstallasjoner som er en forlengelse av de ordinære vanninstallasjonene og utført med tilsvarende produkter som disse, omfattes av denne paragrafen så langt det passer.”

Rør til manuell brannslokking kan ikke sikres med automatisk lekkasjestopper og dimensjonen på rør som går til brannskap er så store at det kan by på utfordringer å benytte rør-i-rør på grunn av plass og store rørbøyer. Skapene er i seg selv heller ikke vanntette. En fordel med rør til brannskap, i et vannskadeøyemed, er at brannslangene ikke er i daglig bruk. Brannslangene skal testes en gang i året, men det er også ofte den eneste gangen i løpet av et år, hvor det strømmer vann i rørene. Det betyr at rørene opplever vesentlig mindre belastning og tæring enn andre rør. Derfor mener vi at rør til innfelte brannskap kan utføres med rørskjøter inne i vegg for et kort strekk (typisk fra himling, inn i vegg og ned til brannskap). Husk som alltid, dokumentasjon på at monteringsanvisning er fulgt og at rørene er trykktestet.

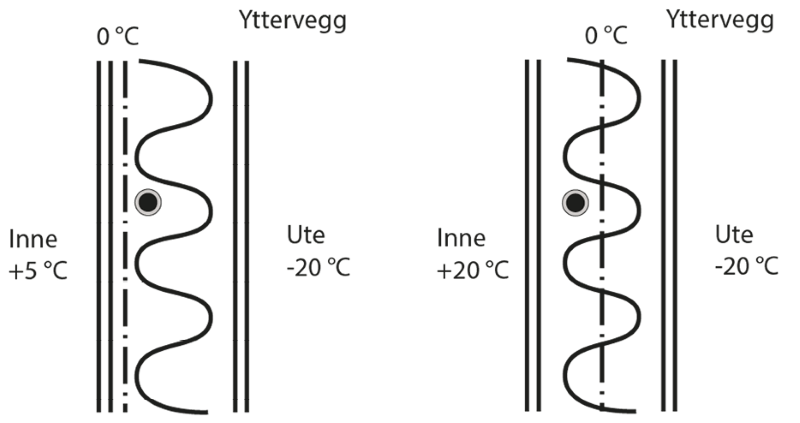

Frost er sjelden en utfordring for rør i etasjeskillere og innervegger, men dersom det er fare for frost må det gjøres tiltak for å sikre rørene. For rør i yttervegger må man tenke seg godt om. Rør i yttervegg kan være frostutsatt, men det er altså ikke et forbud mot å legge rørene her. Dersom rørene legges i yttervegg, må de legges så langt mot innervegg som mulig og på varm siden av dampsperra. Dette vil stride mot anbefalingen om å legge rørene midt i veggen for å hindre gjennomboring og gjennomspikring. Dessuten vil rør i yttervegg alltid få et svakt punkt i hjørner der rørbøyen krever mer plass enn selve røret. Bøyen vil da lett komme inn i en frostutsatt del av veggen. Et tredje moment som taler mot rør i yttervegg er temperatursenkingen inne når folk er bortreist. Frosten (0-isotermen) flytter seg nærmere innervegg når innetemperaturen er lav og gjør at vannet kan fryse i disse periodene.

Derfor er hovedregelen at vannrør i yttervegg skal unngås.

Generelt

Flere vannskader skyldes at skjulte rør ligger utsatt til for gjennomboring. Ved skjult rørføring i etasjeskillere eller vegger skal det foreligge dokumentasjon på hvor rørene er montert. Dokumentasjonen kan være foto (med referansepunkter og målangivelse) eller målsatt tegning. Det er viktig at man tenker seg godt om ved montering av utstyr og andre komponenter i rom med skjulte rør. Bruk korte, men solide skruer og prøv å finne stendere/kubbinger. Bruk av spikeravviser må vurderes i utsatte områder. Før boring eller skruing tar til, skal det forespørres om det foreligger bilder eller tegninger av de skjulte installasjonene. Spesielt viktig er dette i nærheten av våtrom med skjulte installasjoner. Dersom det ikke finnes dokumentasjon på hvor ledninger og rør ligger, bør det brukes en detektor som:

• Finner vannrør, armering og strømførende ledninger.
• Finner ut hvor det er trestendere og kubbinger for oppheng av tyngre gjenstander.
• Har display som gir indikasjon på skjulte gjenstander.
• Gir lyd og synlig alarm.
• Har tilstrekkelig detektordybde.

I dag finnes det detektorer/skannere som finner både fylte og tomme plastrør i vegger og gulv.

Moderne skannere kan ha en detektordybde opptil 15 cm. Når du søker etter objekter inne i veggen, beveger du skanneren over det stedet du ønsker å bore eller spikre. Resten ordner programvaren som gir deg et bilde med dybdeprofil og registrerte hindringer. Det angis aktuell boredybde før du treffer en uønsket hindring.

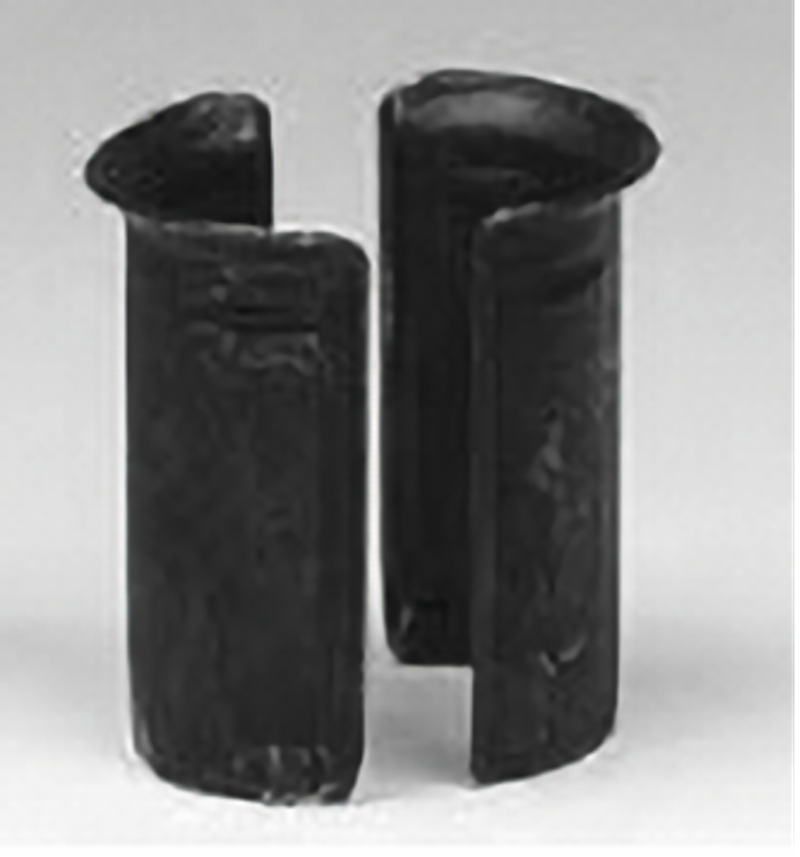

Figur 1. Spikeravviser
