940.21 Stålrør for gjenging - sorte og galvaniserte
1 Lett serie – konstruksjonsrør
Bruksområder: tekniske rørkonstruksjoner, rekkverk, stillaser osv.

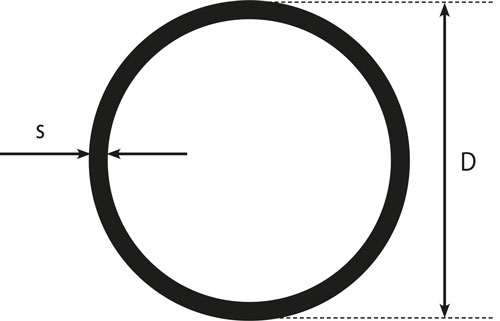

| DN | R | D utv. [mm] | D innv. [mm] | s [mm] | G sort [kg/m] | G galv. [kg/m] |
|---|---|---|---|---|---|---|
| 8 | 1/4" | 13,5 | 9,9 | 1,8 | 0,51 | 0,54 |
| 10 | 3/8" | 17,2 | 13,6 | 1,8 | 0,67 | 0,71 |
| 15 | 1/2" | 21,3 | 17,3 | 2,0 | 0,95 | 1,01 |
| 20 | 3/4" | 26,9 | 22,3 | 2,3 | 1,41 | 1,49 |
| 25 | 1" | 33,7 | 28,5 | 2,6 | 2,01 | 2,13 |
| 32 | 1 1/4" | 42,2 | 37,2 | 2,6 | 2,58 | 2,73 |
| 40 | 1 1/2" | 48,3 | 42,5 | 2,9 | 3,25 | 3,45 |
| 50 | 2" | 60,3 | 54,5 | 2,9 | 4,11 | 4,36 |
| 65 | 2 1/2" | 76,1 | 69,7 | 3,2 | 5,8 | 6,15 |
| 80 | 3" | 88,9 | 82,5 | 3,2 | 6,81 | 7,22 |
| 100 | 4" | 114,3 | 107,1 | 3,6 | 9,89 | 10,48 |
2 Mellomserie – mest vanlige medierør NS-EN 10216
Bruksområder: varme-, kjøle-, trykkluft- og sprinkleranlegg etc.
| DN | R | D utv. [mm] | D innv. [mm] | s [mm] | G sort [kg/m] | G galv. [kg/m] |
|---|---|---|---|---|---|---|
| 8 | 1/4" | 13,5 | 8,9 | 2,3 | 0,65 | 0,69 |
| 10 | 3/8" | 17,2 | 12,6 | 2,3 | 0,85 | 0,90 |
| 15 | 1/2" | 21,3 | 16,1 | 2,6 | 1,22 | 1,29 |
| 20 | 3/4" | 26,9 | 21,7 | 2,6 | 1,58 | 1,67 |
| 25 | 1" | 33,7 | 27,3 | 3,2 | 2,44 | 2,59 |
| 32 | 1 1/4" | 42,2 | 36,0 | 3,2 | 3,14 | 3,33 |
| 40 | 1 1/2" | 48,3 | 41,9 | 3,2 | 3,61 | 3,83 |
| 50 | 2" | 60,3 | 53,1 | 3,6 | 5,10 | 5,41 |
| 65 | 2 1/2" | 76,1 | 68,0 | 3,6 | 6,51 | 6,90 |
| 80 | 3" | 88,9 | 80,9 | 4,0 | 8,47 | 8,98 |
| 100 | 4" | 114,3 | 105,3 | 4,5 | 12,10 | 12,83 |
3 Tung serie – medierør for større trykk NS-ISO 1129
Bruksområder: damp- og gassanlegg ag andre installasjoner.
| DN | R | D utv. [mm] | D innv. [mm] | s [mm] | G sort [kg/m] | G galv. [kg/m] |
|---|---|---|---|---|---|---|
| 8 | 1/4" | 13,5 | 7,7 | 2,9 | 0,76 | 0,81 |
| 10 | 3/8" | 17,2 | 11,4 | 2,9 | 1,02 | 1,08 |
| 15 | 1/2" | 21,3 | 14,9 | 3,2 | 1,45 | 1,54 |
| 20 | 3/4" | 26,9 | 20,5 | 3,2 | 1,90 | 2,01 |
| 25 | 1" | 33,7 | 25,7 | 4,0 | 2,97 | 3,15 |
| 32 | 1 1/4" | 42,2 | 34,4 | 4,0 | 3,84 | 4,07 |
| 40 | 1 1/2" | 48,3 | 40,3 | 4,0 | 4,43 | 4,70 |
| 50 | 2" | 60,3 | 51,3 | 4,5 | 6,17 | 6,54 |
| 65 | 2 1/2" | 76,1 | 67,1 | 4,5 | 7,90 | 8,37 |
| 80 | 3" | 88,9 | 78,9 | 5,0 | 10,10 | 10,71 |
| 100 | 4" | 114,3 | 103,1 | 5,0 | 14,40 | 15,26 |
3 Maks. gjengelengde for sorte og galvaniserte rør
Rørene skal ikke ha lengre gjenger enn vist i tabellen:
| DN | R | D utv. [mm] |
|---|---|---|
| 8 | 1/4" | 11,0 |
| 10 | 3/8" | 11,4 |
| 15 | 1/2" | 15,0 |
| 20 | 3/4" | 16,3 |
| 25 | 1" | 19,1 |
| 32 | 1 1/4" | 21,4 |
| 40 | 1 1/2" | 21,4 |
| 50 | 2" | 25,7 |
| 65 | 2 1/2" | 30,2 |
| 80 | 3" | 33,3 |
| 100 | 4" | 39,3 |
