940.26 Stålbend og flenser

940.26 Stålbend og flenser

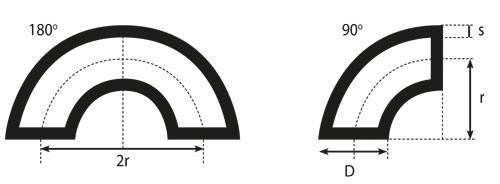

1 Stålbend – sømløse   NS 5592

  90 grader 180 grader
DN D utv. [mm] D innv. [mm] s [mm] G [kg/m] R [mm] G [kg/m] 2R [mm]
15 21,3 17,3 2,0 0,04 27,5 0,08 55,0
20 26,9
31,8		 22,3
26,6		 2,3
2,6		 0,07
0,11		 28,5
35,0		 0,14
0,22		 57,0
70,0
25 33,7 28,5 2,6 0,12 38,0 0,24 76,0
32 38,0 32,8
37,2		 2,6
2,6		 0,16
0,19		 45,0
47,5		 0,32
0,38		 90,0
95,0
40
40		 44,5
48,3
51,0		 39,3
43,1
45,8		 2,6
2,6
2,6		 0,22
0,27
0,31		 51,0
57,0
63,5		 0,44
0,54
0,62		 102,0
114,0
127,0
50
50		 57,0
60,3
63,5
70,0		 51,2
54,5
57,7
64,2		 2,9
2,9
2,9
2,9		 0,44
0,49
0,57
0,7		 72,0
76,0
82,5
92,0		 0,88
0,98
1,14
1,4		 144,0
152,0
165,0
184,0
65 76,1
82,5		 70,3
76,1		 2,9
3,2		 0,79
1,07		 95,0
107,5		 1,58
2,14		 190,0
215,0
80 88,9
101,6		 82,5
94,4		 3,2
3,6		 1,22
1,83		 114,5
133,5		 2,44
3,66		 229,0
267,0
100
100		 108,0
114,3
127,0		 100,8
107,1
119,0		 3,6
3,6
4,0		 2,08
2,37
3,33		 142,5
152,5
177,5		 4,16
4,74
6,66		 285,0
305,0
355,0
125
125		 133,0
139,7		 125,0
131,7		 4,0
4,0		 3,64
4,04		 181,0
190,5		 7,28
8,08		 362,0
381,0
150
150		 159,0
168,3		 150,0
159,3		 4,5
4,5		 5,8
6,5		 216,0
228,5		 11,6
13,0		 432,0
457,0
175 193,7 182,9 5,4 10,6 270,0 21,2 540,0
200 219,1 207,3 5,9 14,9 305,0 29,8 610,0

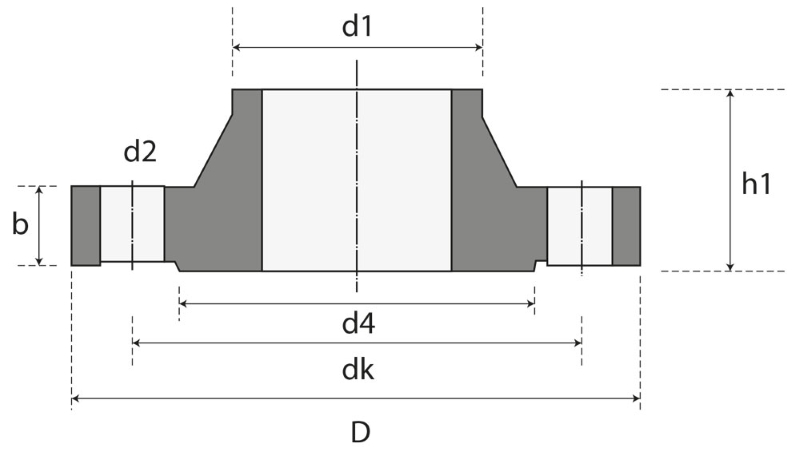

2 Sveiseflenser med hals – St 37,2   NS 5592

DN Nominelt trykk D [mm] PN 6 d4 [mm] NS 1761/74
d1 rør utv. [mm] dk [mm] h1 [mm] b [mm] d2 [mm] Bolt antall
10 17,2 75 50 35 28 12 11 4
15 21,3 80 55 40 30 12 11 4
20 26,9 90 65 50 32 14 11 4
25 33,7 100 75 60 35 14 11 4
32 42,4 120 90 70 35 14 14 4
40 48,3 130 100 80 38 14 14 4
50 60,3 140 110 90 38 14 14 4
65 76,1 160 130 110 38 14 14 4
80 88,9 190 150 128 42 16 18 4
100 114,3 210 170 148 45 16 18 4
125 139,7 240 200 178 48 18 18 8
150 168,3 265 225 202 48 18 18 8
200 219,1 320 280 258 55 20 18 8



DN Nominelt trykk D [mm] PN 6 d4 [mm] NS 1761/74
d1 rør utv. [mm] dk [mm] h1 [mm] b [mm] d2 [mm] Bolt antall
10 17,2 90 60 40 35 14 14 4
15 21,3 95 65 45 35 14 14 4
20 26,9 105 75 5 38 16 14 4
25 33,7 115 85 68 38 16 14 4
32 42,4 140 100 78 40 16 18 4
40 48,3 150 110 88 42 16 18 4
50 60,3 165 125 102 45 18 18 4
65 76,1 185 145 122 45 18 18 4
80 88,9 200 160 138 50 20 18 4
100 114,3 220 180 158 52 20 18 4
125 139,7 250 210 188 55 22 18 8
150 168,3 265 225 202 48 18 18 8
200 219,1 320 280 258 55 20 18 8
