Bruk av bøyetang

(Se også side 940.35 og 940.36)

Bøyetenger har ulik utforming, men bruken bygger på de samme premisser. Her er brukt Ridgid håndbøyetang som eksempel. Det finnes også hydrauliske og elektriske bøyetenger.
Bøyetengenes radius er tilpasset kravene i 940.35.

Eksemplet tar utgangspunkt i en 90 graders bøy. På bøyetangen er også avsatt merker for 45 grader og 180 grader (U-bøy). Vær oppmerksom på at det både finnes bøyetenger for høyre- (R) og venstrebøying (L). Dette står som regel merket av på tangen og sier deg hvilken ende røret skal føres inn i på tangen.

Her er vist en høyretang. Som det fremgår av bildet har bøyetangen flere merker:

0-merket på arm

Krok

90 °-merket på arm

Bøyehode

90 °-merket
på hode

R-merket (høyre-tang)

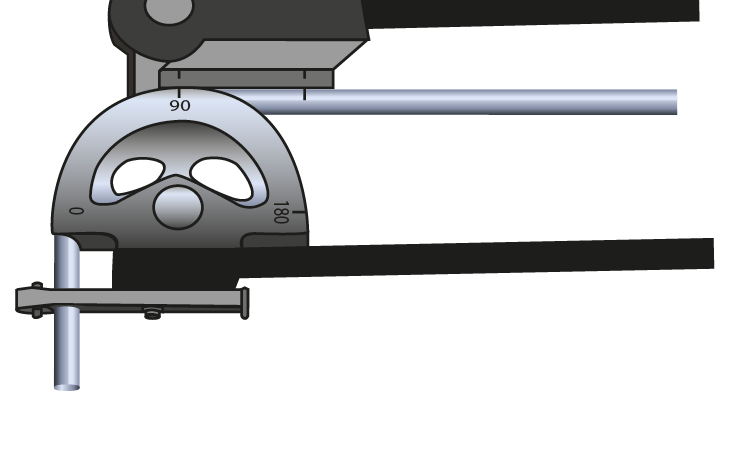

Figur 1. Bøyetangens bestanddeler. Kilde: www.aeo.no.

Høyrearm

Venstrearm

Rekkefølgen i bøyeprosessen:

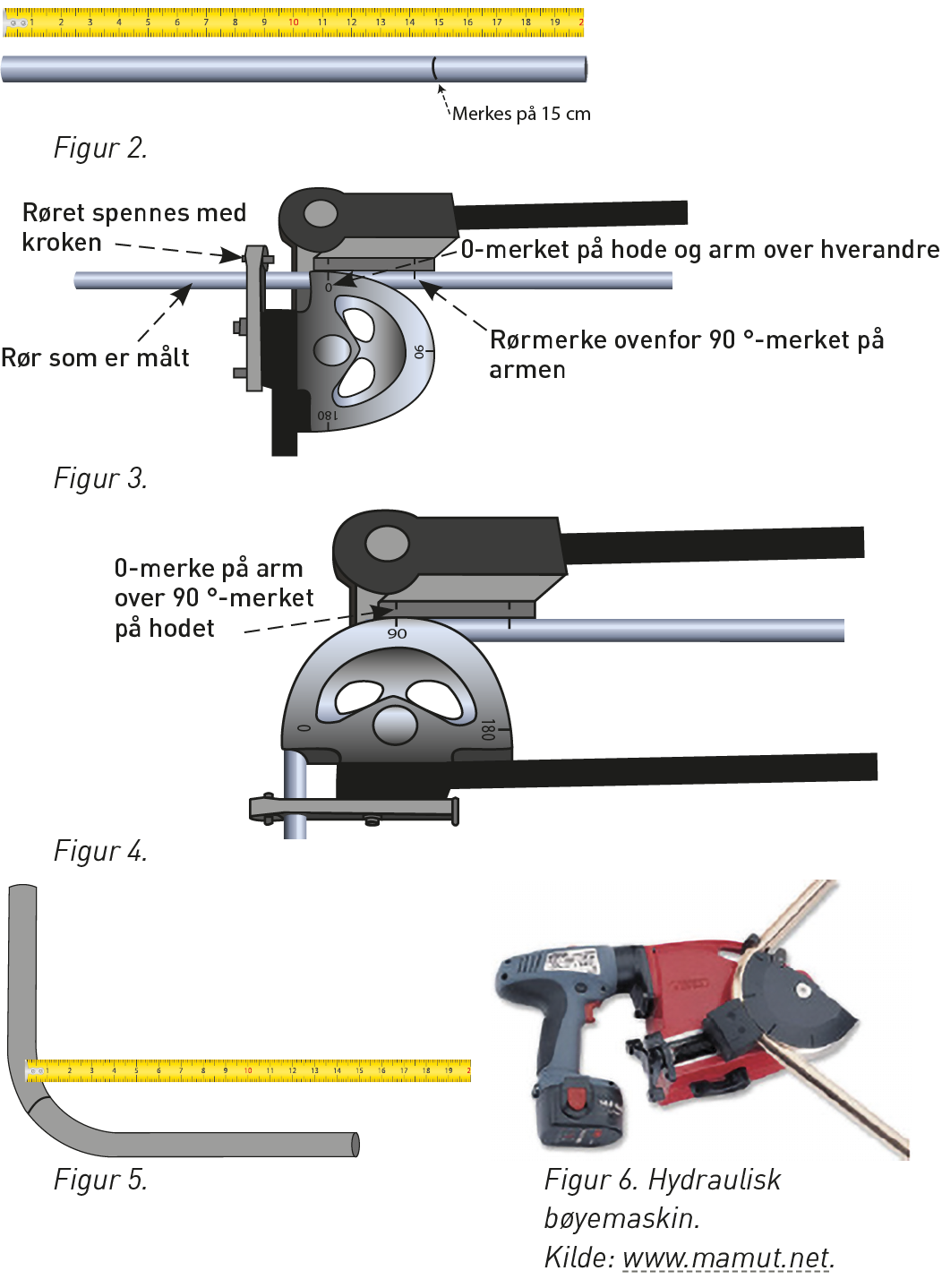

1. Merk av lengden fra ende til senter rør etter bøy (eksemplet viser 15 cm). Se figur 1.
2. Sett røret inn i tangen og vær oppmerksom på at kroken skal spenne over den delen av røret du har målt opp (innføring fra høyre side på tangen (figur 2).
3. Rørmerket skal stå rett overfor 90-gradersmerket på høyrearmen på tangen.
4. Pass på at 0-merket på armen er over 0-merket på bøyehodet (figur 3).
5. Trekk tangen sammen til 0-merket på armen kommer over 90-merket på hodet (figur 4).
6. Bøy gjerne litt lenger og trekk tilbake bøyen litt når du har tatt røret ut av tangen.
7. Kontroller vinkel og mål (figur 5).
