940.75 Rillerør og deler – bruksområder
Se side 940.70.
Bruksområder
Skjøtemetoden benyttes på lette og normaltykke stålrør, både svarte, galvaniserte og syrefaste i dimensjoner fra 40 til 320 mm, og er på mange måter en erstatning for sveising.
Prinsippet benyttes på nye og eksisterende anlegg for:
- varme
- kjøling
- isvann
- sprinkler
- industriprosesser
Fordeler og ulemper
| Fordeler | Ulemper |
|---|---|
| Strekkfaste skjøterkrever mindre forankring | Tettere klamring og oppheng på grunn av kuplingene |
| Enkelt å endre rørstrekk/opplegg ved omgjøring av eksisterende anlegg | Krever spesialverktøy og høy kompetanse i rett bruk |
| Enkelt å foreta utvidelser på eksisterende anlegg | Krever stor nøyaktighet i utformingen av rillene |
| Stort spekter av deler og pakninger til ulike formål | Mange kuplinger gir mange potensielle lekkasjepunkter |
| Monteringsarbeid krever spesial kompetanse, ikke håndverksutdanning | Krever større plass på grunn av kuplinger og tillkomst |
| Kostadsbesparende | Skal ikke monteres skjult i byggkonstruksjoner |
| Systemet kan tilpasses de fleste typer rør og anlegg | Kostbar isolering på grunn av alle kuplingene |
| Standard vare hos grossister | Mange ulike pakningstyper, men de flest er innlagt og tilpasset "normal" bru, pass likevel på at det er riktig pakning! |
Tabell 1.
Krav til rør og spor
For å unngå koblingsfeil, lekkasjer og fraglidninger, må rørdimensjoner og spordimensjoner være innenfor de tillatte avvikene som er spesifisert for produktet. Det skilles mellom rillede (valsede) spor og freste spor.
Figur 2.
Rørdeler
For lett å holde styr på kuplinger og deler, er de farget etter bruksområde. Se eksempler i Tabell 2.
| Anleggstype | Farge og delene | Kommentarer | Arbeldstrykk maks. |
|---|---|---|---|
| Sprinkler | Rød | Pakning tåler glykol | 31 bar |
| Varme/kjøl | Oransje | Pakning tåler glykol | 34 bar |
| Trykkluft m.m. | Galvanisert | Pakning tåler glykol | 34 bar |
| Korrosjons utsatte anlegg | Syrefast | Pakning tåler glykol | 34 bar |
| For slette rør | Oransje med gripetenner | For stålrør og rustfrie med glatte ender | 50 bar |
Tabell 2.
*ikke for plastrør og støpejern!

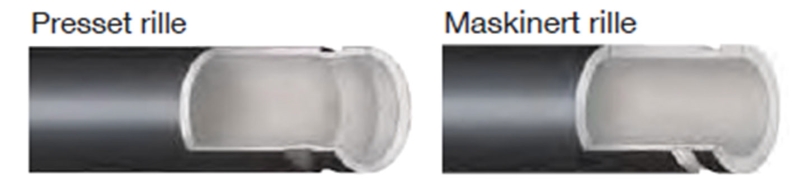

Rillede spor lages ved hjelp av et presshjul som lager en utbuling på innsiden av røret uten å minske godstykkelsen på røret.
Freste spor lages med en fresemaskin som lager et rett eller avrundet spor i rørgodset, på tilsvarende måte som gjenger.
Husk at lette rustfrie rør må rilles med valsehjul for bruk av standard koblinger.
Minimumslengde for rilling av rør opptil Ø = 130 mm er L = 205 mm. Tilpass rørinstallasjonen slik at rørlengder under ca. 25 cm unngås!
Pakningstyper
Her er listet opp noen pakningstyper til bruk for ordinære installasjoner i bygg:
| Type | Temperatur [°C] | Fargekode | Brukes på: | Brukes IKKE på: |
|---|---|---|---|---|
| E og EG | -34 till + 110 | Grønn stripe | Vannbårne varmeanlegg opptil 100 °C | Petroleumsprodukter |
| EHP | -34 til +120 | Rød stripe | Vannbårne varmeanlegg opptil 120 °C | Petroleumsprodukter |
| T | -29 til +82 | Oransje stripe | Petroleum, luft med oljetåke, trykkluft, bioolje | Varmtvannsprodukter |
| E+ | Ambient = romtemp. | Fiolett stripe | Sprinkleranlegg | Varmtvannsprodukter |
| EF | -34 til +40 | Grønn X | Drikkevannssystemer | Petroleumsprodukter |
| EW | -34 til +110 | Grønn W | Varmtvannssystemer | Petroleumsprodukter |
Tabell 3.
Smøring av pakninger
Pakninger og deler som er i kontakt med pakningene skal smøres med anbefalt smøremiddel. Smøringen påføres med pensel og gjøres for ikke å få rift i pakningen under monteringen.
Korrosjonsbeskyttelse
Stålrør og deler som er utsatt for korrosjon skal beskyttes ved påføring av egnet primer.
Tykkelsen skal være maksimum 0,25 mm, dvs. to tynne strøk påført med pensel. Dette gjelder også over riller som kan utsettes for utvendig korrosjon.
Spesielt viktig er dette for kjøle- og isvanns-ledninger som er utsatt for kondens.
