Generelt om klamring og oppheng
Klamring og oppheng av rørledninger er viktig for at installasjonen skal fungere og vare som forutsatt. Dessuten krever noen installasjoner at rørene klamres svært godt for å kunne foreta vedlikehold og utskifting, som f.eks. rør-i-rør-system som må klamres på en spesiell måte for å kunne foreta omtrekking.
Som hovedregel følges rør- og systemleverandørens anvisninger for rett klamring og påkrevde klammeravstander. Dersom foretaket har inngått kontrakt etter NS 3420 eller annen standard, kan krav til klammeravstander være strengere og avvike fra rør- og systemleverandørens anvisninger. I slike tilfeller må eventuelle endringer avklares med kontraktsparten og rør- og systemleverandøren før montasje.
NS 3420 stiller følgende generelle krav i kapitlet om rørledningsnett:
«Rørledninger skal være utført slik at de kan oppta forekommende variasjoner i belastninger og lengdeforandringer uten å ta skade av eller overføre vibrasjoner til bygningskonstruksjoner».
Vi skiller mellom klamring og oppheng:
- Klamring er feste av rør med egnede klammer direkte til bygningskonstruksjonen.
- Oppheng er feste av rør med stag eller pendel, gjerne med bruk av festeskinner eller annet type jern.
Sjekk leverandørens klamringsregler!
Grunnlag for riktig valg
For å kunne bestemme riktig festemateriell, klammer og oppheng, må du ta hensyn til:
- Rørmaterialet – vekt og lengdeutvidelse
- Rørdimensjon og isolasjon – klamres før eller etter isolering
- Rørgate – plassbehov og vekt, over hverandre eller ved siden
- Mediet – ekspansjon, vekt, temperatur og trykk
- Innfestingsmetode – byggkonstruksjon, bygningsmateriale, disponibel plass
- Branntekniske krav – brannhemmende eller ikke brennbart
- Støykrav – spesielle rom eller andre forhold som krever støydemping
- Krav til overflatebehandling – korrosive omgivelser
- Sertifikatkrav – spesielle, dokumenterte krav.
All klamring skal kunne dokumenteres.
Ved forberedelser og prosjektering av klammersystem, er det helt nødvendig å sjekke bygningskonstruksjonene som skal bære rørsystemet. Er du i tvil, ta kontakt med ansvarlig prosjekterende for bygget.
Spesielt viktig er det at avløpsledningene ikke utsettes for nedbøyning i skjøtene. Husk å følge anbefalingene for riktig klammeravstand, se side 940.93. Avstanden mellom rørskjøt og klammer bør ikke være mer enn 75 cm.

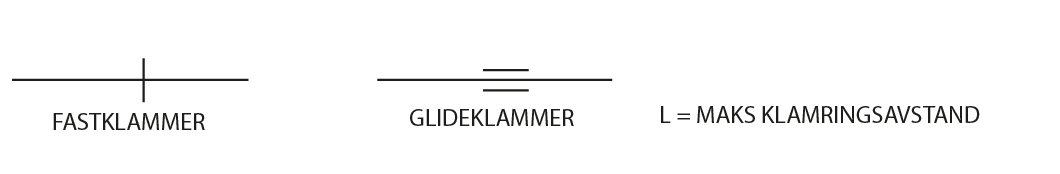

Figur 1. Symboler for klammertyper.

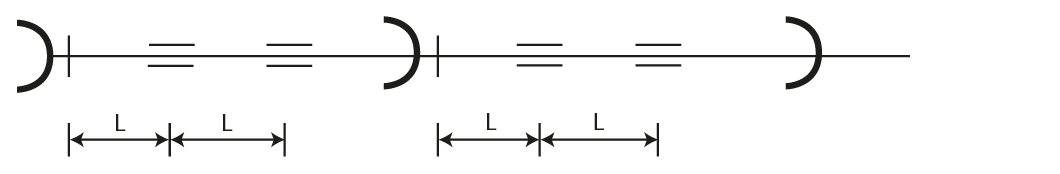

Figur 2. Klamringseksempel.
Fastklammer og glideklammer - generelt
Det skilles mellom to ulike klammere, se side 940.94:
- Fastklammer
- Glideklammer
Fastklammer (fixering) skal holde røret i ro og kunne ta opp kreftene som kan oppstå ved utvidelser og ytre påkjenninger. Når røret blir varmt på grunn av økt temperatur i mediet eller omgivelsene, utvider det seg (se side 940.97). Siden rørutvidelsen er et produkt av temperaturforskjellen, lengden på rørstrekket og materialets utvidelseskoeffisient, vil kravet til fastpunktet også være avhengig av alle de tre faktorene. Dessuten er det ikke bare mediets temperaturforskjell som har betydning. Variasjoner i omgivelsestemperaturene virker på samme måten på ledningen, men er selvfølgelig avhengig av isolasjonen.
