Her er angitt klammeravstander ut fra generelle/bransjenormerte krav.
Er du i tvil om hvordan et spesielt rørsystem skal klamres, følg rørleverandørens anvisninger.
A Klamring av vannledninger
- Rørklammer (bøyler) skal være tilpasset rørmaterialet slik at korrosjon unngås.
- Alle klammer for fordelingsledninger bør være utstyrt med støydempingsbånd (foring).
- Bruk også støydempingsbånd der ledninger ligger inntil bygningskonstruksjoner.
- Vannrette (liggende) ledninger bør ikke ha større avstand mellom klammerne enn:
Rørdim.utv. | Kobberrør | PEL-rør | PVC/PE-rør |
10–18 | 1,30 | 0,30 | 0,70 |
22–35 | 2,50 | 0,40 | 0,90 |
42–54 | 3,00 | 0,20 | 1,20 |

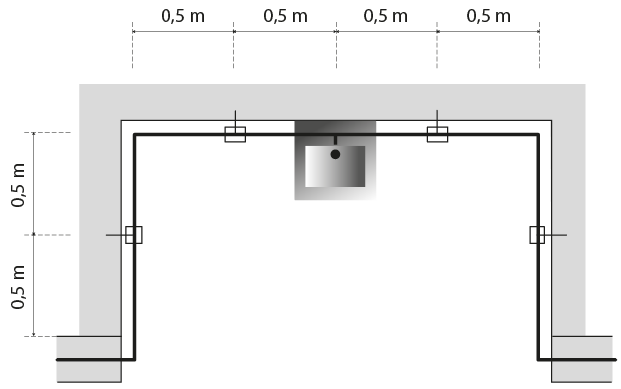

Figur 1. Klamring av kopperrør på vegg.
Loddrette (stående) ledninger bør ikke ha større avstand mellom klammerne enn:
Rørdim.utv. | Kobberrør | PEL-rør | PVC/PE-rør |
10–18 | 1,30 | 0,50 | 0,80 |
22–35 | 2,50 | 0,60 | 1,00 |
35 | 2,50 | 0,80 | 1,30 |
42– 54 | 3,00 | 1,30 | 2,00 |
- Klammer monteres ved retningsforandringer.
- Klammer monteres med lik avstand fra tak/vegg og rett ovenfor hverandre.
B Klamring av avløpsledninger
- Alle avløpsrør skal understøttes og festes slik at fallet til enhver tid opprettholdes.
- Det er spesielt viktig å tenke på ekspansjonsmulighetene ved klamring.

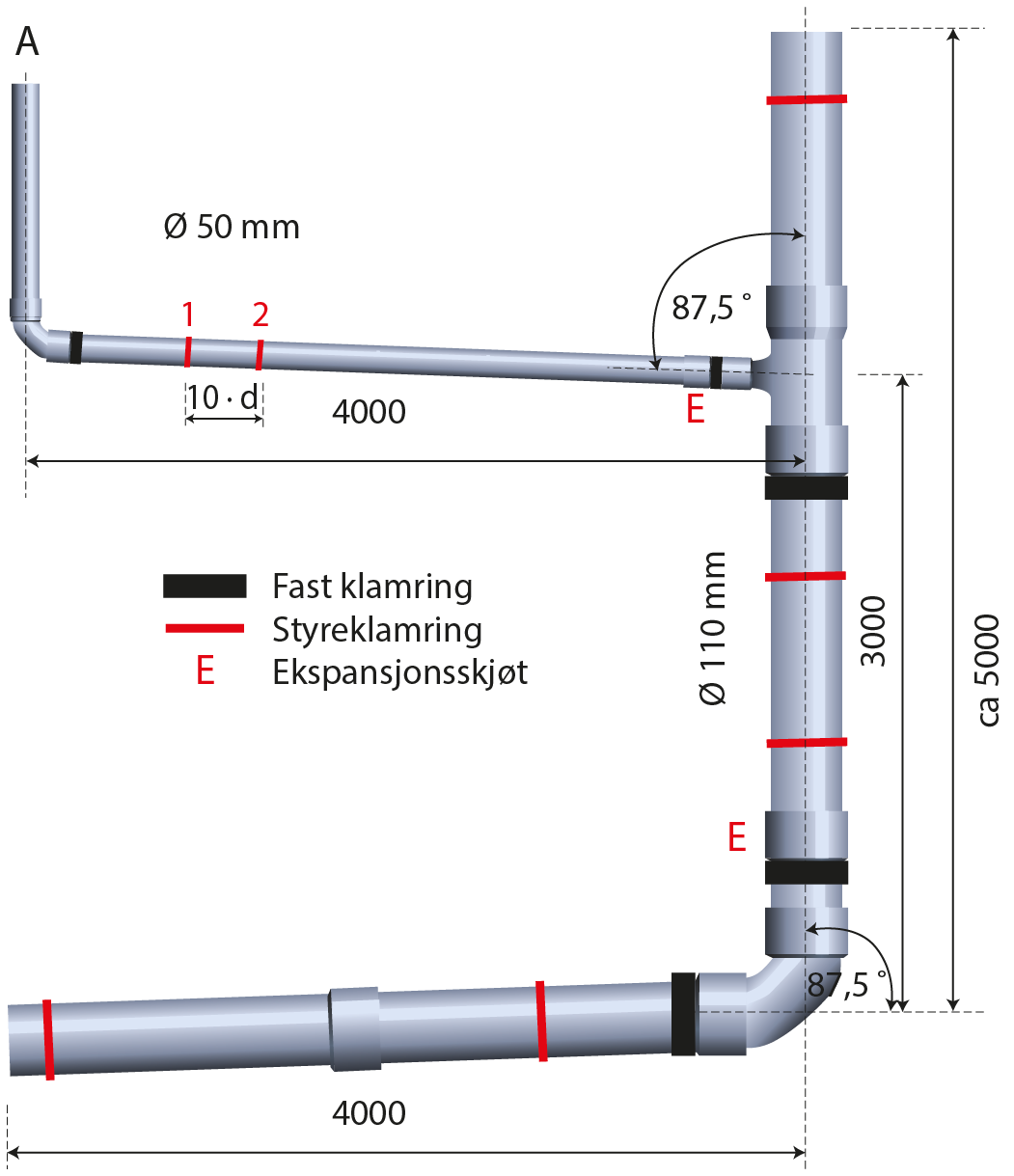

- Plast avløpsrør skal ha styrings- og fastklammere plassert som vist i 940.94 og 940.95.
- Følgende klammeravstander skal benyttes for liggende ledninger:
Rørdim. utv. | Støpejernsrør | Plastrør |
32 | 1,30 | 0,50 |
50 | 2,50 | 0,50 |
75 | 1,00 | 0,80 |
110 | 1,80 | 1,10 |
125 | 1,25 | - |
163 | 1,60 | - |
- Alle horisontale støpejernsrør skal understøttes ved opplegget. MA-rør må klamres godt ved liggende grenrør og bend.
- For stående avløpsledninger benyttes følgende klammeravstander:
Rørdim. utv. | Støpejernsrør | Plastrør |
32 | - | 1,20 |
50 | - | 2,00 |
75 | 1,80 | 1,50 |
90 | 2,00 | - |
110 | 2,00 | 2,00 |
160 | 2,00 | 2,00 |
NB!
På røropplegg gjennom etasje avsettes fastklammer (evt innstøpes) ved etasjeskiller og styreklammer i etasjen.
Avstandene som er oppgitt er bransjenormer og kan avvike fra
NS 3420, men er du i tvil, bruk rørleverandørens anvisninger.
