Typer glideklammere

Glideklammerne skal sørge for å holde røret i rett stilling ved utvidelse og sammentrekning. Klammerne kalles også for styreklammer, det vil si at klammeret styrer bevegelsen på riktig måte. Mens noen glideklammer tillater en høy grad av bevegelsesfrihet, virker andre som tvangsføringer som bare tillater bevegelse i rørets lengderetning og ingen bevegelse sideveis.

Glideklammer kan utføres med:

• glidesleide
• glidelager

Bevegelsen kan tas opp og styres enten i pendelfestet eller mellom røret og klammeret, eventuelt som en kombinasjon.

Alminnelige grunnregler

• Glideklammer må av hensyn til stabiliteten monteres med korte gjengestag eller pendler. Bøyler og klammer må ikke dras for hardt til slik at de virker som fastpunkter istedenfor glideklammer. Glideklammer kan gjerne monteres utenpå isolasjonen, bruk spesielle, anbefalte løsninger.
• Mellom glidelageret og rørklammer må det settes inn en forbindelse som er sterk nok til å ta opp de kreftene (bøymomentet) som oppstår ved bevegelsen.
• Konsollen for glidesett må forsynes med avlastningsstag sideveis for å oppta friksjonskreftene.
• Glidesleider og glidesett skal kunne bevege seg til begge sider av et midtleie.
• Glidelager må plasseres på en rett linje slik at de flukter. Dette testes med en snor eller med laser.

Gliderørklammer og glideelement

Gliderørklammeret har større innvendig diameter enn rørets ytre diameter og egner seg som glidelager for kunststoffrør. Hvis de forsynes med en lyddempende foring av hard gummi, vil røret kunne gli problemfritt og nesten lydløst. Den rette klammerdiameteren sikres ved å «klikke» inn avstandsstykker. Glideelementet er en metallbøyle med føringsrulle og glideelement med pendel som er stillbar i høyden. Det egner seg særlig for tunge ledninger med små lengdeforandringer. Elementet leveres i ulike varianter. Her er vist to av dem.

Glidestykket S1 er et plastlegeme med en innstøpt gjenget del, som passer inn i montasjeskinnen. Glidestykket S1 egner seg som føringsklammer ved tak- og gulvmontasje, også ved større glidebevegelser. Glideren må settes inn i skinnen slik at den innstøpte flensmutter trykkes inn i glideren av rørets vekt.

1. Et glidesett består av et basislegeme med føringslister av kunststoff. I denne beveger seg en sleide med 1 eller 2 gjengetilkoblinger. Et slikt glidesett egner seg som tvangsføringslager ved gulv-, vegg- eller takmontasje der det forekommer maksimale glidestrekninger (alt etter utførelse mellom 85 og 140 mm).
2. Kryssgliderkombinasjonen består av et glidesett som er montert på to glidestykker S1. Kryssgliderkombinasjonen er egnet for gulv- eller takmontasje, og utgjør et høydefiksert glidelager for to horisontale utvidelsesretninger (Figur 3). Glidestykker kan også plasseres på konsoll som vist i figur 4.

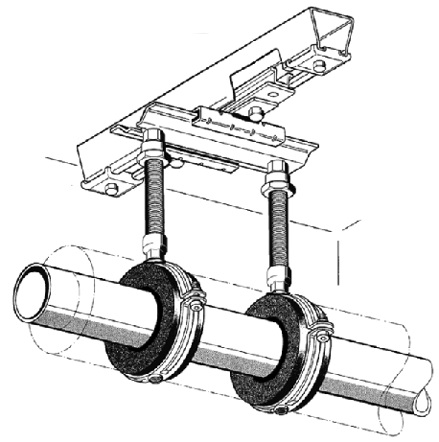

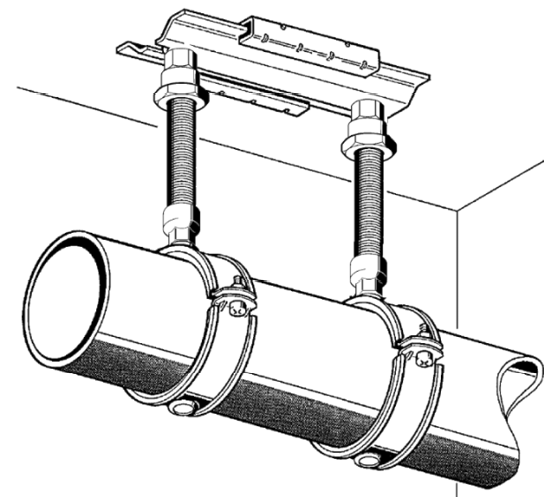

Figur 1. Glideelement J.	Figur 2. Glideelement S1.

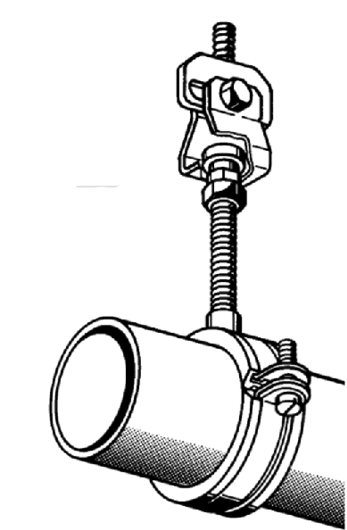

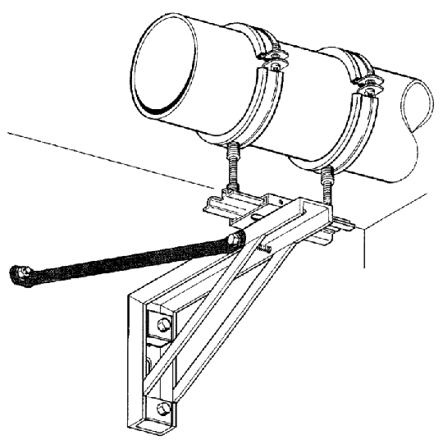

Figur 3. Kryssglider­kombina­sjon med elementet S1.	Figur 4. Glidelager på konsoll med avlastningsstag.
